Menşe yeri:
Çin
Marka adı:
HWASHI
Sertifika:
CE/CCC/ISO
Model numarası:
HW-48671708

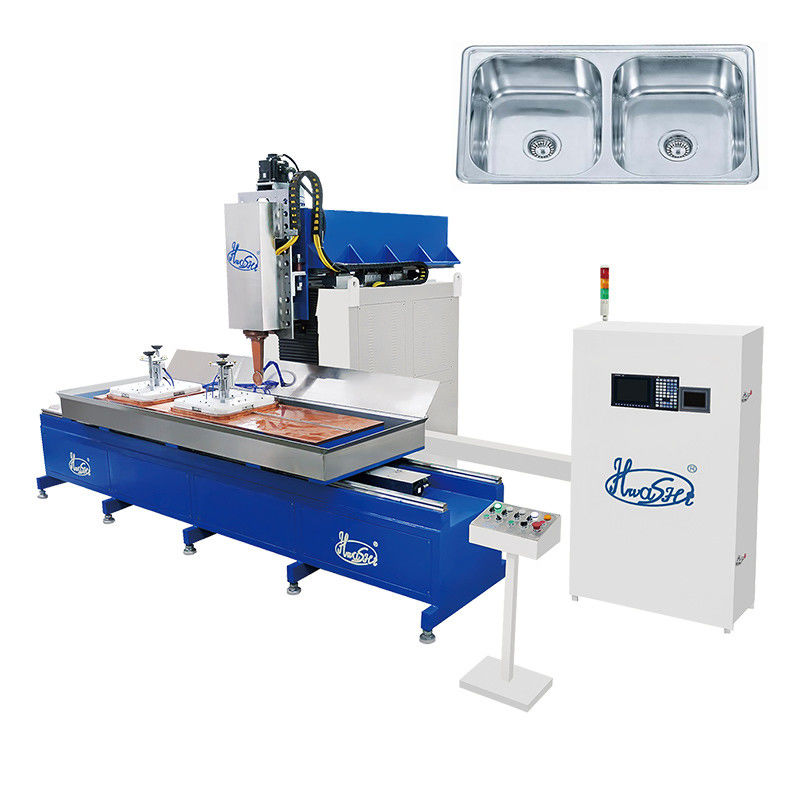

Damgalanmış paslanmaz çelik lavabo kaselerini sürekli, basınca dayanıklı kaynak dikişleriyle üst tahliye güvertelerine birleştirmek için tasarlanmış otomatik bir direnç dikiş kaynağı makinesi. 50Hz endüstriyel güç şebekeleri için tasarlanan sistem, çok eksenli CNC yol interpolasyonunu, su soğutmalı CuCrZr makara elektrotlarını ve tek kaseli ve çift kaseli lavabo üretimi için özel fikstür kalıplarını entegre eder.
Üretici: Guangdong Hwashi Technology Inc. · Menşei: Çin
| Parametre | Yayınlanan ve Nominal Özellik | Mühendislik ve Uyumluluk Bağlamı |
|---|---|---|
| Model ve Ekipman Tipi | HW-48671708 5kW Mutfak Lavabosu Dikiş Kaynak Makinesi | Paslanmaz çelik lavabolar için CNC çok eksenli direnç makara dikiş kaynağı makinesi |
| Nominal Kaynak Gücü | 5 kW (Nominal Kontrol/Sürücü Derecesi) | Teknik teklifte sac kalınlığı başına ikincil kaynak transformatörü kVA kapasitesini onaylayın |
| Çalışma Frekansı | 50 Hz | 50 Hz endüstriyel elektrik ağları için yapılandırılmıştır (örn. Avrupa, Asya, Orta Doğu, Okyanusya) |
| Giriş Güç Kaynağı | Üç Fazlı 380 V ±10%, 50 Hz | Saha voltajını (380 V / 400 V / 415 V), faz dengesini ve yukarı akım kesici derecesini onaylayın |
| Kaynak İşlemi | CNC Çok Eksenli Makara Dikiş Direnç Kaynağı | Koruyucu gaz veya dolgu teli tüketimi olmadan sürekli bindirmeli kaynak noktaları üretir |
| Uygulanabilir Malzeme | AISI 304 / 316 Paslanmaz Çelik (0.6–1.5 mm) | Derin çekilmiş östenitik paslanmaz çelik lavabo kaseleri ve üst flanş güverteleri için nitelikli |
| Kontrol Sistemi | Siemens CNC Çok Eksenli İnterpolasyon | G-kodu kontur programlaması köşe yarıçaplarını (R10–R80 mm) ve oval/dikdörtgen profilleri işler |
| Elektrot Tekerlek Malzemesi | CuCrZr (C18150) Krom-Zirkonyum Bakır | Sertlik ≥ 75 HRB, iletkenlik ≥ %80 IACS, döner gümüş içeren akım transferi ile |
| Soğutma Sistemi | Kapalı Döngü Su Soğutmalı Tekerlek ve Transformatör | Termal bozulmayı, yüzey oksidasyon lekelenmesini ve erken tekerlek aşınmasını önler |
| Kaynak Dikişi Bütünlüğü | Basınca Dayanıklı Sürekli Bindirmeli Dikiş | ISO 14327 / AWS D17.2 direnç dikiş kaynağı sızdırmazlık standartlarına göre değerlendirilmiştir |
| Minimum Sipariş Miktarı | 1 Set | Alıcı tarafından sunulan tek kaseli veya çift kaseli lavabo çizimlerine göre yapılandırılmış taban makinesini içerir |
| Teslimat Süresi | 30–45 İş Günü | Lavabo kalıbı CAD çizimlerinin resmi onaylanmasından ve avans ödemesinin alınmasından sonra |
| İhracat Ambalajı | Denize Elverişli Ahşap Paket | ISPM-15 fümige edilmiş sandık, deniz taşımacılığı için VCI korozyon önleyici bariyer film ile |
| Konfigürasyon Katmanı | Model Referansı | Güç ve Frekans | Standart ve Opsiyonel Alt Sistemler |
|---|---|---|---|
| Standart 5kW 50Hz Hücre | HW-48671708-5KW | 5 kW · 50 Hz | Standart: Tek istasyonlu CNC makara dikiş kafası, Siemens CNC kontrol ünitesi, kapalı döngü su soğutma arayüzü, 1 set özel kase kalıbı. |
| Çift Kalıp Mekik Hücresi | HW-48671708-DUAL | 5 kW · 50 Hz | Standart + Ekstra: İstasyon B'de operatörün kase yüklemesine izin veren çift istasyonlu karşılıklı çalışma masası, İstasyon A kaynak yaparken. |
| Ağır Kalınlık MFDC Serisi | HW-SINK-MFDC | Daha Yüksek kVA · 50/60 Hz | Opsiyonel Yükseltme: 1.5–2.0 mm ticari catering lavaboları için orta frekanslı DC invertör güç kaynağı artı otomatik köşe kesme istasyonu. |
Modern el yapımı ve preslenmiş paslanmaz çelik mutfak lavabolarının üretimi, yanma, çarpılma veya mikro delikler olmadan damgalanmış veya katlanmış lavabo kaselerini düz üst güvertelere birleştirmeyi gerektirir. Yüksek ısı girdisi sağlayan ve kapsamlı kaynak sonrası taşlama gerektiren manuel TIG kaynağının aksine, CNC makara dikiş direnç kaynağı, kontrollü elektrot sıkıştırma kuvveti altında ısıyı yalnızca sac arayüzünde lokalize eder.
Damgalanmış paslanmaz çelik lavabo kaseleri ve üst güverte paneli, bindirme flanşı boyunca sıfır boşluk sağlayan pnömatik tutma kelepçeleri ile hassas işlenmiş alt bakır iletken kalıbın üzerine yerleştirilir.
Siemens CNC interpolasyonu tarafından yönlendirilen dikey CuCrZr makara elektrotu, sürekli bindirmeli kaynak noktaları üreterek düz kenarları ve dar köşe yarıçaplarını tekdüze doğrusal hızda (3–6 m/dak) kat eder.

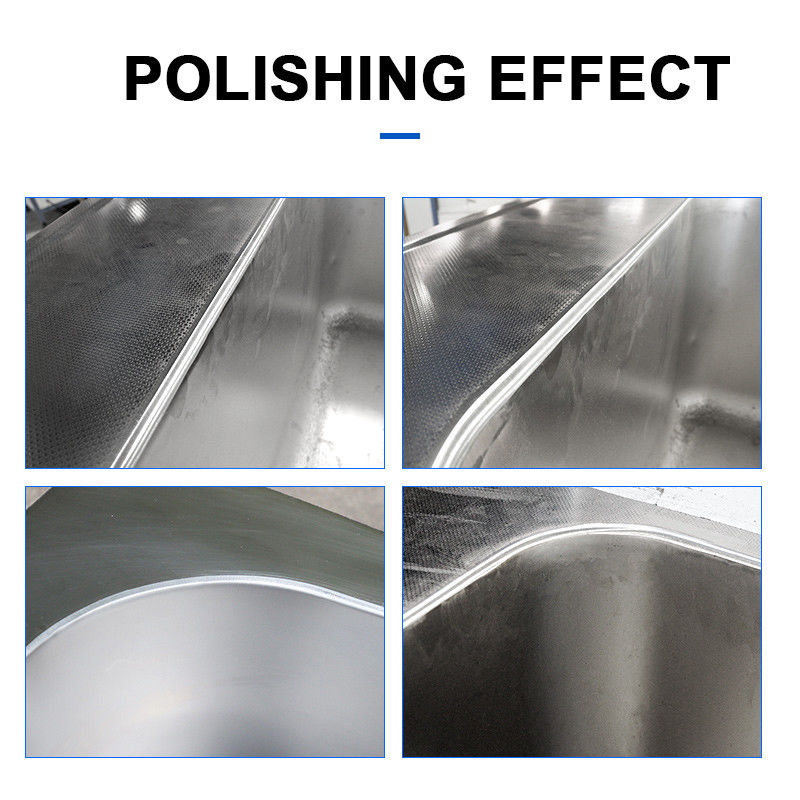

Dahili soğuk su dolaşımı, hem üst makara tekerleğini hem de alt bakır kalıbı sürekli olarak soğutur, AISI 304/316 paslanmaz çeliğin fırçalanmış/saten yüzey kaplamasını korur ve sonraki parlatma işçiliğini en aza indirir.
Guangdong Hwashi Technology Inc., belirli direnç kaynağı makine serileri için ISO 9001 kalite yönetim sistemi belgelerini ve CE uygunluk kayıtlarını tutmaktadır. Alıcılar, sipariş yürütülmeden önce sertifika kapsamını, kapsanan ürün kategorilerini ve 50 Hz elektrik güvenliği uyumluluğunu doğrulamalıdır.
| Yayınlanan Sertifika / Standart | Referans / Sınıflandırma | Kapsam İlişkisi ve Doğrulama Kılavuzu |
|---|---|---|
| CE Direnç Kaynak Makinesi Sertifikası | AT58250SC100084 (Yayınlanma Tarihi 2021-04-08) | Belirli direnç kaynağı makine serilerini kapsar; bu 5kW 50Hz lavabo dikiş kaynak makinesi konfigürasyonunun teknik dosyaya dahil edildiğini onaylayın. |
| ISO 9001 Kalite Yönetim Sistemi | Organizasyonel KYS | Üreticinin direnç kaynağı ekipmanları için tasarım, işleme, elektrik montajı ve fabrika denetimi iş akışlarına uygulanır. |
| ISO 14327 / EN 60204-1 | Kaynak ve Elektrik Güvenliği Kriterleri | Sürekli dikiş kaynağı bütünlüğünü ve 50 Hz endüstriyel makine elektrik güvenliğini doğrulamak için Fabrika Kabul Testi (FAT) sırasında referans alınır. |
Not: Üretici kalite sayfaları ayrıca ayrı ürün hatları (IBC kafes hatları, endüstriyel robotlar ve lavabo parlatma/taşlama makineleri gibi) için sertifikalara atıfta bulunur; bu sertifikalar ilgili ekipman ailelerine uygulanır ve bu direnç dikiş kaynak makinesinden ayrıdır.
Guangdong Hwashi Technology Inc.otomatik direnç kaynağı ekipmanları ve endüstriyel robotik kaynak çözümlerinin mühendisliği ve üretiminde uzmanlaşmıştır. 2001 yılında kurulan şirket, mutfak eşyaları, ev aletleri, donanım ve otomotiv bileşenleri üreticilerine hizmet veren CNC dikiş kaynak makineleri, mutfak lavabosu kaynak ve taşlama üretim hatları, tel örgü kaynak makineleri ve otomatik kaynak hücreleri üretmektedir.
Şirket profili metrikleri, üretici tarafından yayınlanan organizasyonel geçmişi yansıtır ve makineye özel Fabrika Kabul Testi ile tamamlanır.
Guangdong Hwashi Technology Inc. altında indekslenen kamu gümrük ve ticaret verileri kayıtları, Kuzey Amerika, Avrupa, Güney Asya ve Orta Doğu'ya direnç kaynağı makineleri (HS Başlığı 8515), otomatik metal imalat ekipmanları ve bakır elektrot sarf malzemelerinin uluslararası sevkiyatlarının devam ettiğini göstermektedir.
| Zaman Dilimi / Dönem | Konsolide Ürün Kategorileri ve HS Kodları | Hedef Bölge / Ana Pazarlar | Konsolide Sevkiyat Profili |
|---|---|---|---|
| 2024–2026 | Otomatik Direnç Dikiş ve Nokta Kaynak Ekipmanları, Mutfak Eşyası İmalat Makineleri (HS 8515.21.00) | Kuzey Amerika ve Avrupa (Amerika Birleşik Devletleri, Almanya, Polonya, İngiltere) | Fabrika test belgeleriyle birlikte ihraç edilen sermaye makineleri teslimatları |
| 2023–2026 | Direnç Kaynak Makineleri ve Paslanmaz Çelik İşleme Hatları (HS 8515.21.00 / 8515.29.00) | Güney Asya, Güneydoğu Asya ve Orta Doğu (Hindistan, Vietnam, BAE, Türkiye) | Cihaz ve mutfak eşyası üreticilerine 50Hz endüstriyel ekipman sevkiyatları |
| 2023–2026 | CuCrZr Dikiş Kaynağı Elektrot Tekerlekleri, Miller ve Kontrol Yedek Parçaları (HS 8515.90.00) | Küresel (Amerika, Avrupa, Asya-Pasifik) | Kurulu makineler için tekrarlanan hava ve deniz LCL yedek parça yenileme sevkiyatları |
| Öğe | Yayınlanan Şartlar | Alıcı Onay Noktası |
|---|---|---|
| MOQ | 1 Set | Dahil edilen özel lavabo kase kalıbı sayısı ve yedek CuCrZr makara tekerleklerini onaylayın. |
| Teslimat Süresi | 30–45 İş Günü | Program, depozito makbuzu ve lavabo kalıbı CAD çizimlerinin imzalı onaylanmasıyla başlar. |
| Ambalaj | Denize Elverişli Ahşap Paket | ISPM-15 fümige edilmiş ahşap sandık, VCI pas önleyici film, nem alıcı paketler ve şok göstergeleri ile. |
| Garanti | 12 Ay | CNC kontrol ünitesi, şasi ve transformatördeki üretim kusurlarını kapsar (aşınma tekerlekleri hariç). |
| Satış Sonrası ve CNC Desteği | Uzaktan Teknik Destek ve Yedek Parça Tedariki | İngilizce kılavuzlar, G-kodu programlama şablonları ve uzaktan video devreye alma dahildir. |

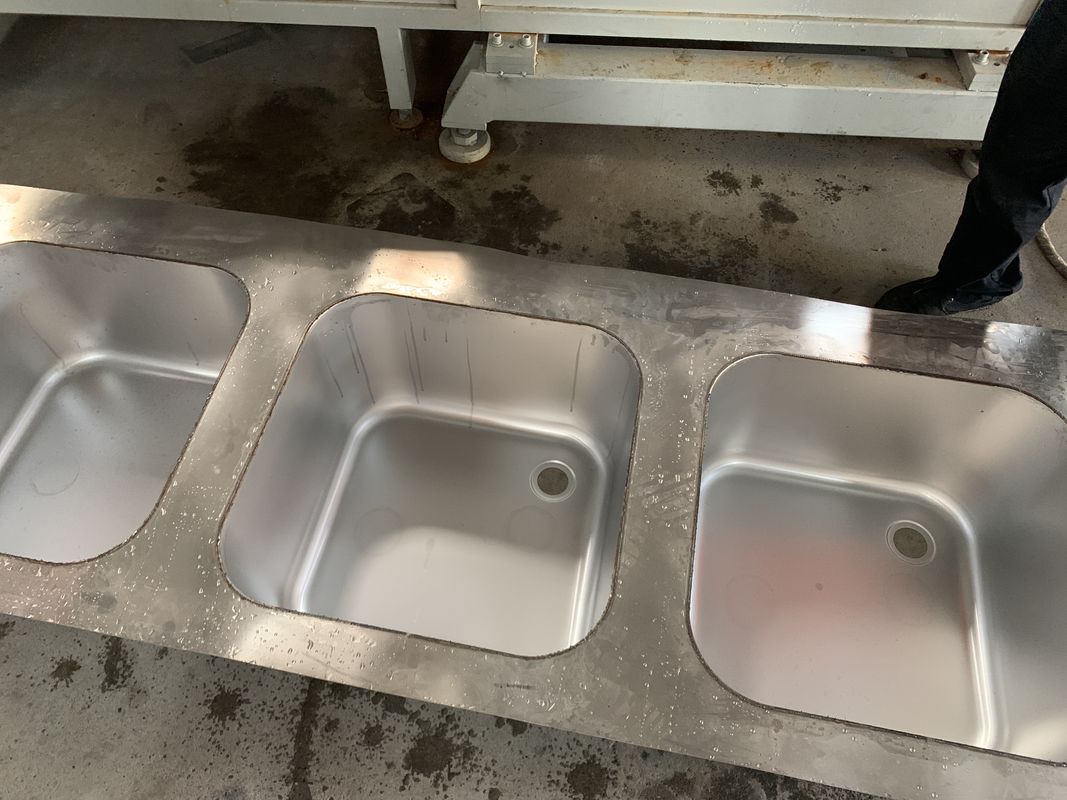

Evet. Her lavabo modeli, lavabo çiziminizin tam kase derinliği, flanş konturu ve köşe yarıçapına göre işlenmiş özel bir alt iletken bakır kalıp kullanır. Tek kaseli ve çift kaseli SKU'lar arasında geçiş yapmak, hızlı konumlandırmalı fikstür kalıbını değiştirmeyi ve Siemens CNC panelinde ilgili G-kodu kaynak yolunu seçmeyi içerir.
Sistem, östenitik paslanmaz çelikler - öncelikle AISI 304 ve AISI 316 - 0.6 mm ila 1.5 mm kalınlıklarında kaynak yapmak için tasarlanmıştır. CuCrZr makara tekerleği ve alt bakır kalıbı aracılığıyla kapalı döngü su soğutma, kaynak noktası oluştuktan hemen sonra ısıyı çeker, fırçalanmış/saten lavabo güvertelerinde dış renk değişikliğini veya çarpılmayı önler.

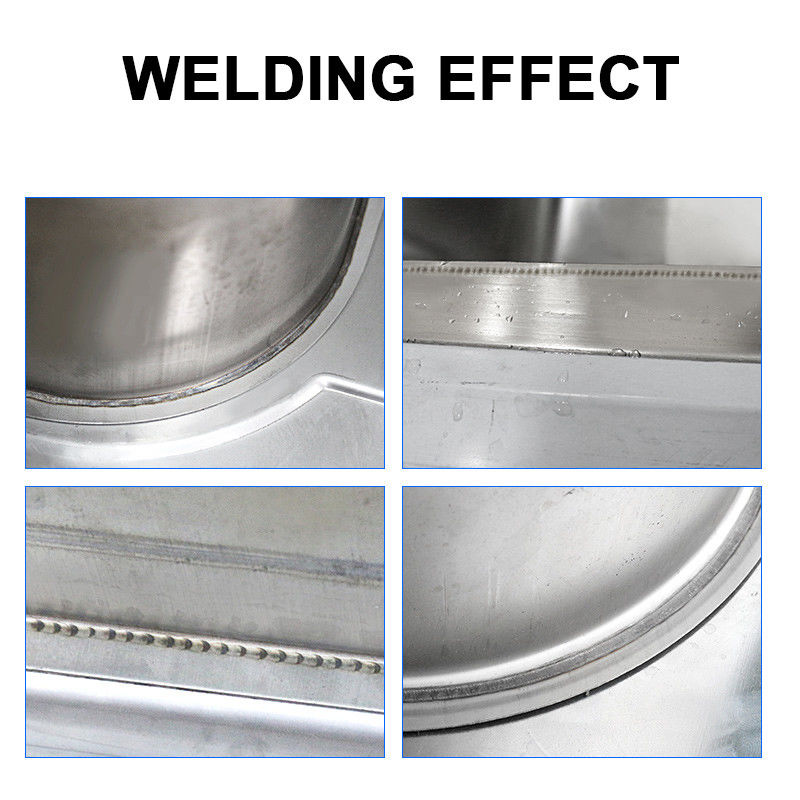

Özel kalıbınızda kaynaklanmış numune lavabo montajları, tüm çevre dikişi boyunca görsel kaynak noktası bindirme denetimi ve hidrostatik su doldurma veya boya penetrant sızdırmazlık testinden geçer. Alıcılar, sevkiyatı onaylamadan önce şahsen veya yüksek çözünürlüklü video denetimi yoluyla canlı deneme çalışmalarına tanık olabilirler.
Doğrusal makara dikiş kaynağı, sac kalınlığına ve köşe yarıçapı eğriliğine bağlı olarak dakikada 3 ila 6 metre hızında çalışır. Standart bir tek kaseli lavabo çevresi (~2.0–2.4 m), yaklaşık 25 ila 40 saniyede kaynak tamamlar, bu da manuel veya mekik yükleme hızına bağlı olarak saatte 50 ila 80'den fazla kaynaklı lavabo montajı üretir.
Makine, kararlı bir üç fazlı 50 Hz güç kaynağı (siparişte belirtildiği gibi 380 V / 400 V / 415 V), pnömatik sıkıştırma silindirleri için temiz kuru basınçlı hava (0.6–0.8 MPa) ve döner elektrot göbeğinde kireç birikmesini önlemek için 20°C–25°C deiyonize/yumuşatılmış soğutma suyu sağlayan kapalı döngü endüstriyel su soğutucu gerektirir.
Minimum Sipariş Miktarı 1 settir. Standart üretim teslimat süresi, lavabo çizimi onayı ve depozito ödemesinden sonra 30 ila 45 iş günüdür. Deniz taşımacılığı için hassas CNC kızakları ve bakır elektrot montajları VCI korozyon önleyici sargı ile korunur ve ISPM-15 sertifikalı denize elverişli ahşap bir sandık içine sabitlenir.
12 aylık garanti, temel mekanik, CNC kontrol ve elektrik bileşenlerini kapsar. CuCrZr makara elektrot tekerlekleri normal aşınma sarf malzemeleri olduğundan ve periyodik profil ayarı gerektirdiğinden, yedek elektrot tekerlekleri ve döner iletken rulmanlar makineyle birlikte veya hava kuryesiyle sipariş edilebilir.
Teslimatlar arasında FAT sızdırmazlık testi ve boyut denetim raporu, İngilizce işletme/bakım kılavuzu, IEC elektrik ve pnömatik şemaları, Siemens CNC parametre yedeği ve CuCrZr elektrot malzeme sertifikaları bulunur. SGS, Bureau Veritas veya TÜV tarafından sevkiyat öncesi denetimler tam olarak desteklenmektedir.
