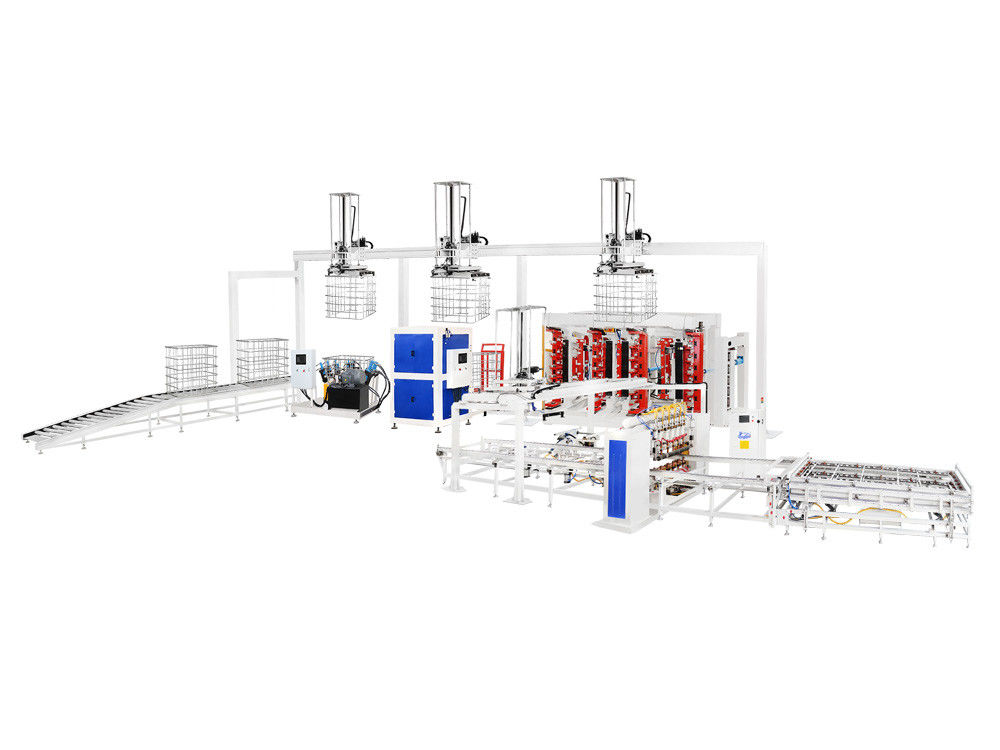

HWASHI 1000L IBC Tote Cage kaynak hattı IBC Kafes çerçeve üretim hattı
IBC kafese çerçeve üretim hattı, 1000 litrelik IBC kafese çerçevelerinin otomatik olarak üretilmesi için özel olarak tasarlanmıştır.Tuba otomatik yapım makinesi dahil, çerçeve otomatik kaynak makinesi, bükme makinesi, sıkıştırma makinesi,perforasyon makinesi, IBC iç tank otomatik vana kaynak makinesi, otomatik sızıntı test makinesi,ve otomatik montaj paletleme sistemi.
IBC kafes yapısı, 18 milimetre çapında yirmi yuvarlak dikey çubuk, beş yatay çubuk,bir P şeklindeki yatay çubuk, ve iki üst çapraz çubuk. Üretim süreci, boruların düz bir tüpsel ağ halinde kaynaklanmasıyla başlar ve daha sonra kare bir çerçeve şeklinde şekillendirilir. Çubuk kenarları sağlam bir şekilde kilitlenir,ve delikler taban çerçevesine montaj için alt tüpünde delinirÜretim hattı tüm süreci çalıştırmak için beş ila sekiz operatör gerektirebilir.
Operasyon sırası şöyle:
Tüp İşleme:
Tüp işleme, tüpleri bir tüp freze makinesi kullanarak istenen uzunluğa kadar kaynaklamayı ve kesmeyi içerir. Sonraki adımlar uzun tüp presleme ve şekillendirme, kısa tüp presleme ve şekillendirme,ve taban borusunun preslenmesi ve bükülmesi.
Uzun boru şekillendirme makinesi Uzun boru şekillendirme makinesinin örneği
Kısa boru şekillendirme makinesi Kısa boru şekillendirme makinesinin örneği
Kafes Çerçeve İşleme:
Kafes çerçevesinin işleme aşaması, ağ çerçevesinin kaynaklanmasını, bükülmesini, sıkıştırılmasını, delinmesini, boşaltılmasını,
Palet çerçevesinin kaynaklanması, palet çerçevesinin boşaltılması, taban panelinin yüklenmesi ve kafes ve palet çerçevesinin manuel vida sabitlenmesi.

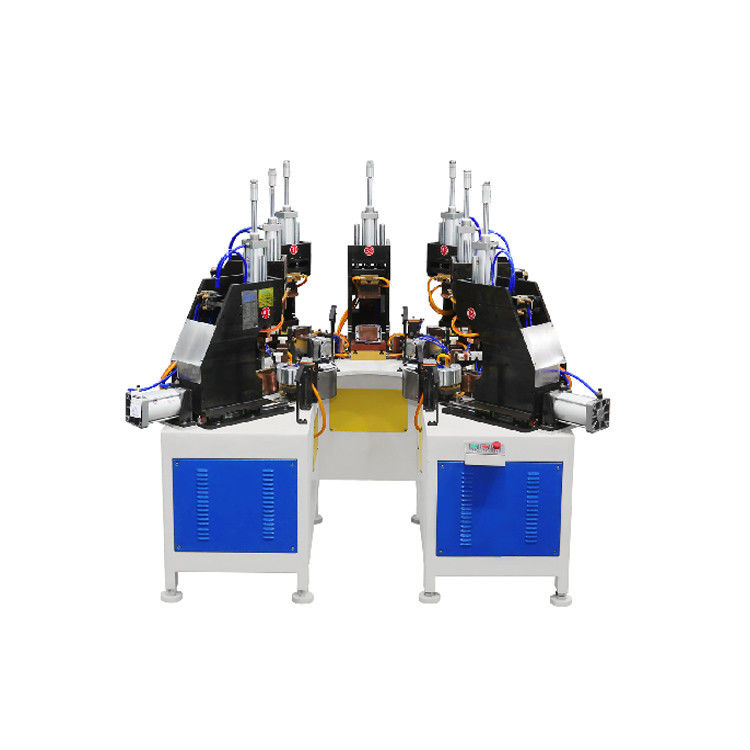

Altı başlı IBC Çerçeve Otomatik kaynak makinesi
Saldırma gücü 4 adet MF DC güç kaynağı ile tasarlanmıştır. Aynı anda 6 noktada kaynak yapabilir. Çift katmanlı armatür besleyicisi. Bir armatür kaynak altında olduğunda,başka bir armatür malzeme ile yüklenebilir. |
Düz tüp ağı ve sağlam kaynak kalitesi
Kaynak makinesi tüpü düz bir ağ biçiminde kaynaklayacak. Sert ve güçlü kaynak kalitesi. Kaynak işlemini tamamlamak yaklaşık 60 saniye sürecek. |

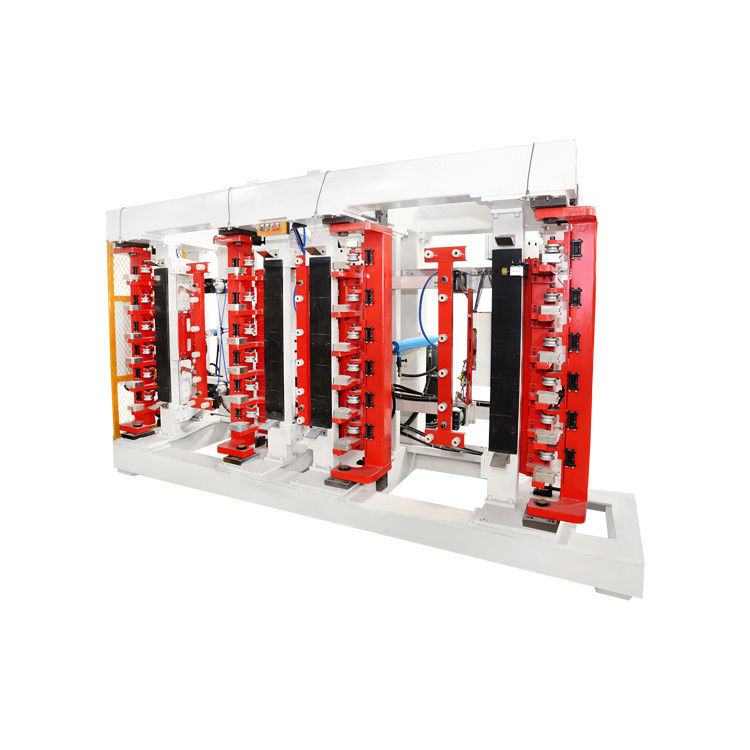

Dikey Çift İstasyonlu IBC Çerçeve Eğme Makinesi
IBC kafes çerçevesi çift istasyon bükme makinesi, yüksek bükme hassasiyeti, istikrarlı çalışma ve yüksek verimliliği sağlamak için bir bütün olarak işlenir. |
Yassı Ağı Kare Şekilde Bük
Eğim makinesi düz örgüyi kare çerçeveye bükür. Eğim işleminin tamamlanması yaklaşık 20-25 saniye sürer.
|

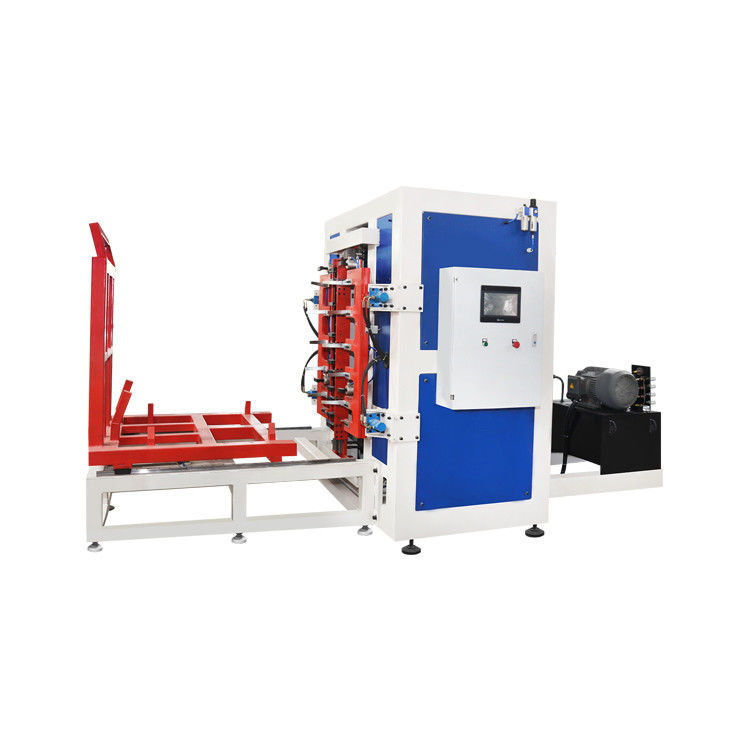

IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafese çerçeve kilitleme makinesi, yüksek yerleştirme hassasiyeti, kilitleme için büyük hızlılık, istikrarlı ve verimli çalışma ile bir bütün olarak işlenir. |
Kilitleme verimliliği ve kalitesi
Kilitleme makinesi boru çerçevesinin uçlarını hidrolik kuvvet kullanarak kilitleyecek. Kilitleme işleminin tamamlanması yaklaşık 25-30 saniye sürer.
|
IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
IBC kafese çerçeve deliği yapmak ve delme makinesi, çerçevedeki deliği oluşturmak için kullanılır, böylece tam çerçeve taban çerçevesine sabitlenebilir. |
Delik Yapma Verimliliği ve Kalite
Delik yapma ve delme makinesi hidrolik kuvvet kullanıyor. Tam süreci tamamlamak yaklaşık 25-30 saniye sürecek. |

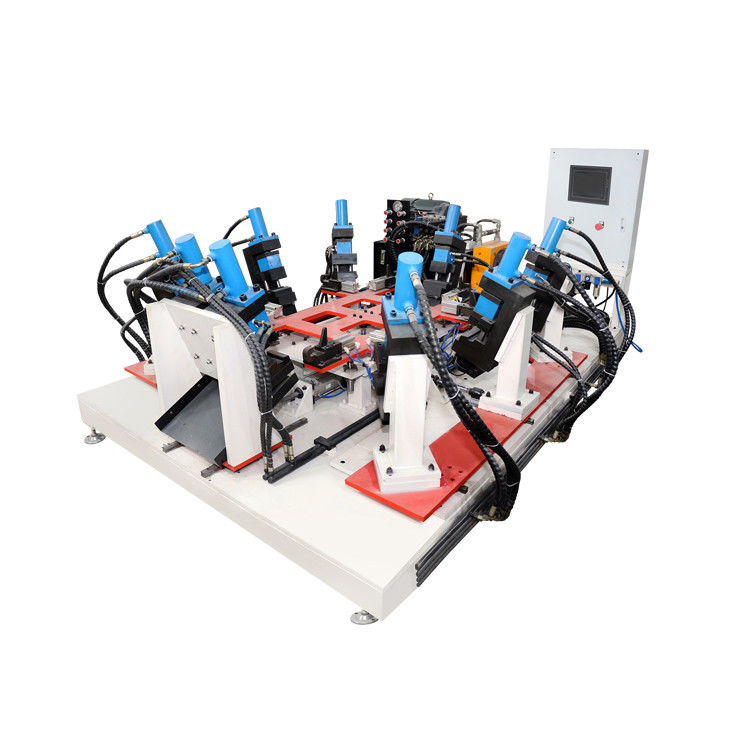

IBC Kafes Alt Çerçeve kaynak makinesi
Temel çerçeve kaynak makinesi tasarımı, temel çerçevenin kaynak işlemini tamamlamak için yatay yapıyı ve 7 kaynak başını benimser.Makine otomatik olarak kaynak yapar.. |
Temel çerçevenin son ürünü
İhtiyacınıza göre temel çerçeve kaynak makinesi için otomatik yükleme ve boşaltma cihazını ekleyebiliriz. |
IBC TOTE tespit hattı:
Bulma sürecine geçiyoruz, konteyner ve kafesten oluşan montaj konteyner taşımacılığı, valf kaynak,
sızıntı testi, konteynerin kafesle montajı, manuel çekme çubuğu montajı ve IBC torbasının son istiflenmesi.
Üretim hattının verimliliği kafes başına 50 ila 125 saniye arasında değişir.

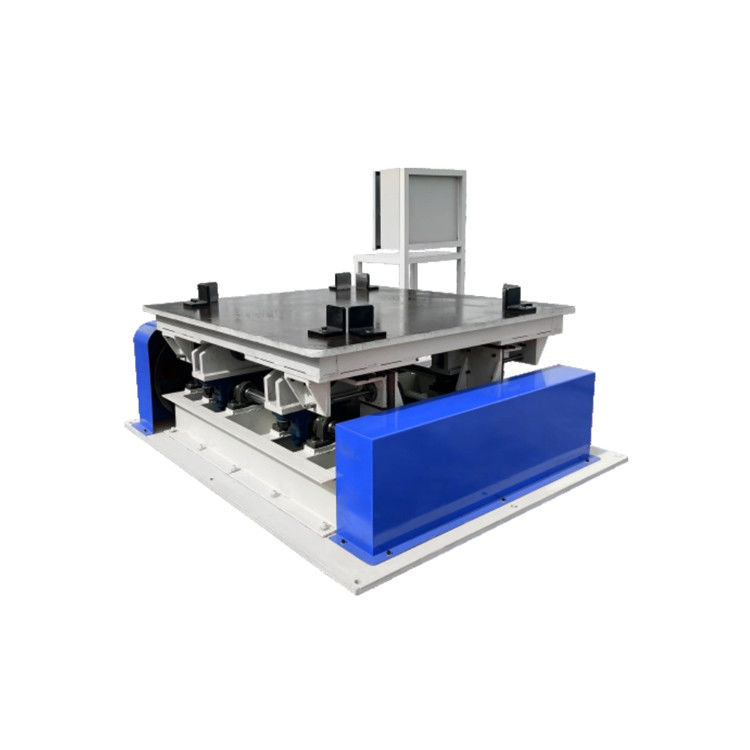

IBC Tank Sızıntı Deneme MakinesiTitreme Deneme Makinesi
Özel ihtiyaçlarınıza göre özel bir çözüm için, ürün çizimlerini ve üretim kapasitesi gereksinimlerini sağlamanızı rica ediyoruz.Eğer tercih bir yuvarlak tüp çerçeve ya da bir kare tüp çerçeve olsun24 saat içinde kapasitenize ve bütçenize göre gereken makine sayısını hesaplayacağız.detaylı bir ürün teknik çözümü ve teklif sunmak için taahhüt ediyoruz.
Saygıdeğer üretim hattımız dünya çapında tanınmış, Hindistan, Rusya, Türkiye, Brezilya, Şili ve daha ötesine başarılı ihracat ile.Daha fazla bilgiye ihtiyacınız varsa veya özel sorularınız varsa, lütfen ekibimizle temasa geçmekten çekinmeyin ve üretim hedeflerinize ulaşmanıza yardımcı olmaktan mutluluk duyacağız.
