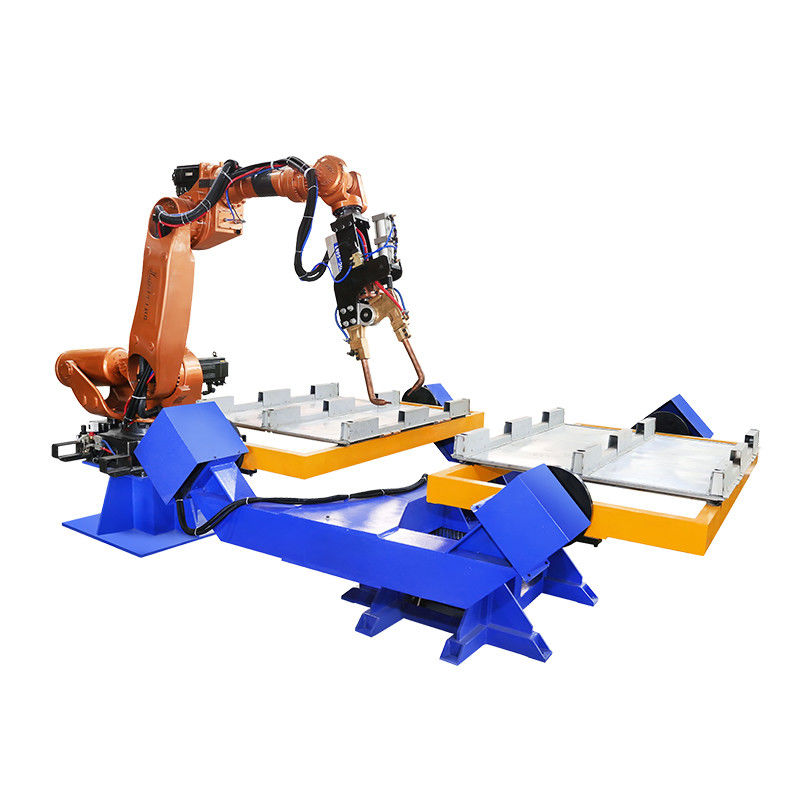

HWASHI 165KG Faydalı Yük Metal Yaprak Nokta kaynak makinesi
TasarımNokta kaynak Robotu
Nokta kaynak robotu, MIG kaynak makinesi, TIG kaynak makinesi, nokta kaynak,alüminyum kaynak makinesi ve lazer kaynak makinesi ile birleştirilebilir.
Nokta kaynaklı robotun teknik parametresi
|
Model
|
HS-R6-08
|
HS-R6-10
|
HS-R6-20
|
HS-R6-50
|
HS-R6-165
|
|
DOF
|
6
|
|
Sürüş Modu
|
AC Servo Sürüşü
|
|
Etkili Yük
|
8KG
|
10KG
|
20KG
|
50KG
|
165Kg
|
|
Tekrarlama Doğruluğu
|
±0,05 mm
|
|
Çalışma yarıçapı
|
1400mm
|
1589mm
|
1595mm
|
1950mm
|
2483mm
|
|
Ağırlık
|
180KG
|
180KG
|
290KG
|
600KG
|
1300KG
|
|
Hareket aralığı ((°)
|
J1
|
±170
|
±170
|
±170
|
±180
|
±180
|
|
J2
|
± 120 ~ 85
|
± 120 ~ 80
|
±132~-95
|
±130~-90
|
±80~-60
|
|
J3
|
±85~-165
|
±85~-165
|
±73~-163
|
±75~-210
|
±80~-190
|
|
J4
|
±180
|
±180
|
±180
|
±360
|
±360
|
|
J5
|
±135
|
±135
|
±133
|
± 115
|
± 115
|
|
J6
|
±360
|
±360
|
±360
|
±360
|
±360
|
|
Max Hız ((°/s)
|
J1
|
130
|
130
|
147
|
158
|
100
|
|
J2
|
130
|
130
|
100
|
149
|
90
|
|
J3
|
130
|
130
|
135
|
130
|
104
|
|
J4
|
270
|
270
|
300
|
215
|
144
|
|
J5
|
170
|
170
|
198
|
251
|
160
|
|
J6
|
455
|
455
|
194
|
365
|
215
|
|
Güç
|
4KVA
|
4KVA
|
6KVA
|
14KVA
|
31KVA
|
|
Voltaj
|
380V veya 220V
|
|
Sıklık
|
50Hz veya 60Hz
|
Çalışma akışıBu konudaSPot kaynak Robotu
1) İş parçasının istasyon 1'deki sabit masaya manuel olarak yüklenmesi;
2) Kaydırmaya başlayın;
3) Robot ve kaynak makinesi önceden ayarlanmış programa göre iş parçasında kaynak yapacak;
4) Kaynak tamamlandı;
5) İstasyon 1 kaynaklanırken, istasyon 2 yükleniyor ve iş parçasını eşzamanlı olarak sabitliyor.
6) Döngü çalışması
Kaynaklama SüreçleriBu konudaSPot kaynak Robotu
HWASHI robotları maksimum iş aralığını sağlar ve sistemin esnekliğini artırmak için birden fazla yerden kurulabilir.Çeşitli kaynak kaynakları farklı kaynak gereksinimlerini karşılamak ve çeşitli kaynak işlemlerini gerçekleştirmek için eşleştirilebilir..
Uygulama EtkisiBu konudaSPot kaynak Robotu
1. Çift istasyonlu sabit masa düzeni uzun süreli sürekli kaynak, kaynak verimliliği ve kaynak kalitesi önemli ölçüde iyileştirildi fark edebilir;
2Sabit masa, iş parçasının bir kerede sıkıştırılmasını gerçekleştirir ve deformasyonun etkili bir şekilde kontrol edilmesi için ürünün alternatif kaynaklanmasını otomatik olarak gerçekleştirir.
3Bu makine, elle yüklenen malzemelerle otomatik kaynak yapabilir. Ayrıca kaynak kalitesini ve kaynak verimliliğini artırabilir. Dahası, üretim maliyetini azaltabilir.Tamamen manuel işlemden kaynaklanan kararsız kalite ve düşük üretim verimliliği sorunu çözüldü.
4. Robot el kaynak yerine. kaynak endüstrisi yüksek riskli bir endüstridir, yüksek sıcaklık, yay ışığı ve kaynak dumanı işçilerin fiziksel ve zihinsel sağlığı üzerinde belirli bir etkiye sahiptir;
5Kaynakta kaynak robotlarının yerini robotların alması kaçınılmaz bir eğilimdir, bu sadece pazarın teşvik edilmesi değil, aynı zamanda teknolojik yükseltmenin gereksinimidir.

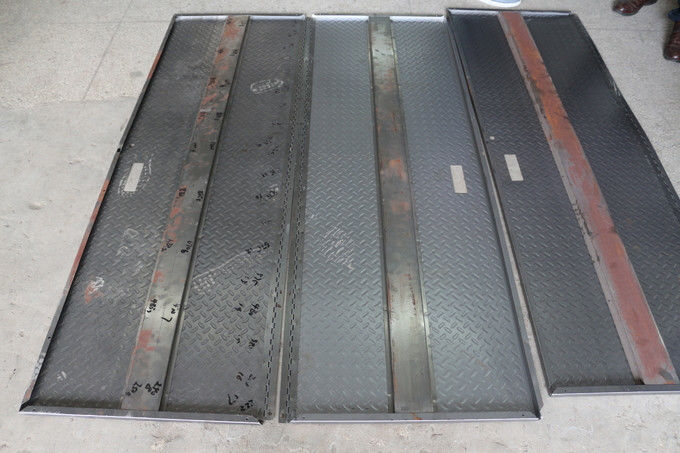

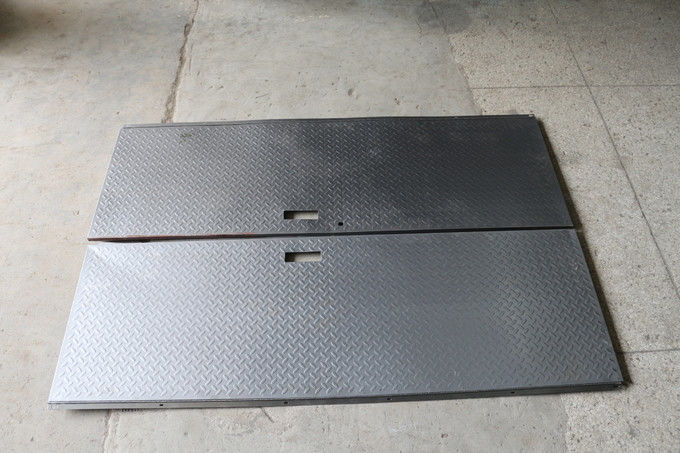

Kaynak ÖrnekleriBu konudaSPot kaynak Robotu
Diğer ilgili ekipmanlarBuSPot kaynak Robotu
Kaydırma pozisyoner
1Sabit kaynak hızı ve tutumunu sağlamak ve daha yüksek kaynak kalitesi sağlamak için robotla koordine olarak çalışabilir.
2Yüksek hassasiyetli redüktör, yüksek dönme doğruluğu, doğru konumlandırma ve güçlü taşıma kapasitesi ile ithal servo motoru kullanın.
3İş masasına sabitlenmiş iş parçasını istenen kaynak açısına çevirerek.
Özelleştirilmiş makinenin 7. ekseni sağlayın
1Robotun sınırlı hareket aralığından kaynaklanan sınırlı çalışma aralığının dezavantajlarını çözmek için robotun çalışma aralığını artırmak.
2. Robot kaydırma rayı montajı: robot tek başına yürüyebilir veya müşterilerin saha çalışma koşullarına göre uyumlu kaynak güç kaynağı ve robot kontrol dolabı ile yürüyebilir.
3. Özel koruyucu mekanizma, hassas parçaların kötü etkisine neden olacak havada kaynak sıçramasını veya tozunu önlemek için.
4Farklı müşterilerin farklı koşullarına adapte olmak için, müşteri için farklı yapılandırma ve kurulum yapabilmek.
Robot Entegrasyonu
HWASHI robot sistemlerine ek olarak, tam kaynak robot çözümleri sunmak için uluslararası marka robotlarla da bütünleşebiliriz.
Robotlar ve kaynak numuneleri
