Hwashi Yüksek Kaliteli Robotik Kol 6 Eksenli Endüstriyel Robot Üreticisi Otomotiv Endüstrisinde Geniş Alınır
Açıklama
HWASHI altı eksenli kaynak endüstriyel robotu MIG kaynak makinesi, TIG kaynak makinesi, Nokta kaynak,Alüminyum kaynak makinesi ve lazer kaynak makinesi ile birleştirilebilir.
1. kaynak için işgücünü değiştirmek için robot kullanın. Ürünün manuel yükleme ve boşaltma. Ürünün bir kere takımı üzerine sabitleme.
2İş parçasının malzemesi: paslanmaz çelik boru, duvar kalınlığı: 1.2mm; Boyutu: 350 x 350 x 800mm
3İş parçasının her iki tarafında da sırayla kaynaklanması ve deformasyonun azaltılması istenmelidir. İş parçasının düzlüğü +/-1 mm olmalıdır.
P parametreleri
| Model |
HS-R6-08 |
HS-R6-10 |
HS-R6-20 |
HS-R6-50 |
HS-R6-165 |
| DOF |
6 |
| Sürüş Modu |
AC Servo Sürüşü |
| Etkili Yük |
8KG |
10KG |
20KG |
50KG |
165Kg |
| Tekrarlama Doğruluğu |
±0,05 mm |
| Çalışma yarıçapı |
1400mm |
1589mm |
1595mm |
1950mm |
2483mm |
| Ağırlık |
180KG |
180KG |
290KG |
600KG |
1300KG |
| Hareket aralığı ((°) |
J1 |
±170 |
±170 |
±170 |
±180 |
±180 |
| J2 |
± 120 ~ 85 |
± 120 ~ 80 |
±132~-95 |
±130~-90 |
±80~-60 |
| J3 |
±85~-165 |
±85~-165 |
±73~-163 |
±75~-210 |
±80~-190 |
| J4 |
±180 |
±180 |
±180 |
±360 |
±360 |
| J5 |
±135 |
±135 |
±133 |
± 115 |
± 115 |
| J6 |
±360 |
±360 |
±360 |
±360 |
±360 |
| Max Hız ((°/s) |
J1 |
130 |
130 |
147 |
158 |
100 |
| J2 |
130 |
130 |
100 |
149 |
90 |
| J3 |
130 |
130 |
135 |
130 |
104 |
| J4 |
270 |
270 |
300 |
215 |
144 |
| J5 |
170 |
170 |
198 |
251 |
160 |
| J6 |
455 |
455 |
194 |
365 |
215 |
| Güç |
4KVA |
4KVA |
6KVA |
14KVA |
31KVA |
| Voltaj |
380V veya 220V |
| Sıklık |
50Hz veya 60Hz |
Başvuru ve Örnekler
1Altı istasyonlu konumlandırıcı düzeni uzun süreli sürekli kaynak, kaynak verimliliği ve kaynak kalitesini önemli ölçüde geliştirdi fark edebilir;
2Pozisyoner, iş parçasının bir kerede sıkıştırılmasını gerçekleştirir ve otomatik olarak ürünün dört köşesinin alternatif kaynaklarını gerçekleştirir, deformasyon etkili bir şekilde kontrol edilir.
3Bu makine, elle yüklenen malzemelerle otomatik kaynak yapabilir. Ayrıca kaynak kalitesini ve kaynak verimliliğini artırabilir. Dahası, üretim maliyetini azaltabilir.Tamamen manuel işlemden kaynaklanan kararsız kalite ve düşük üretim verimliliği sorunu çözüldü.
4. Robot el kaynak yerine. kaynak endüstrisi yüksek riskli bir endüstridir, yüksek sıcaklık, yay ışığı ve kaynak dumanı işçilerin fiziksel ve zihinsel sağlığı üzerinde belirli bir etkiye sahiptir;
5Kaynakta kaynak robotlarının yerini robotların alması kaçınılmaz bir eğilimdir, bu sadece pazarın teşvik edilmesi değil, aynı zamanda teknolojik yükseltmenin gereksinimidir.
kaynak çözümleri

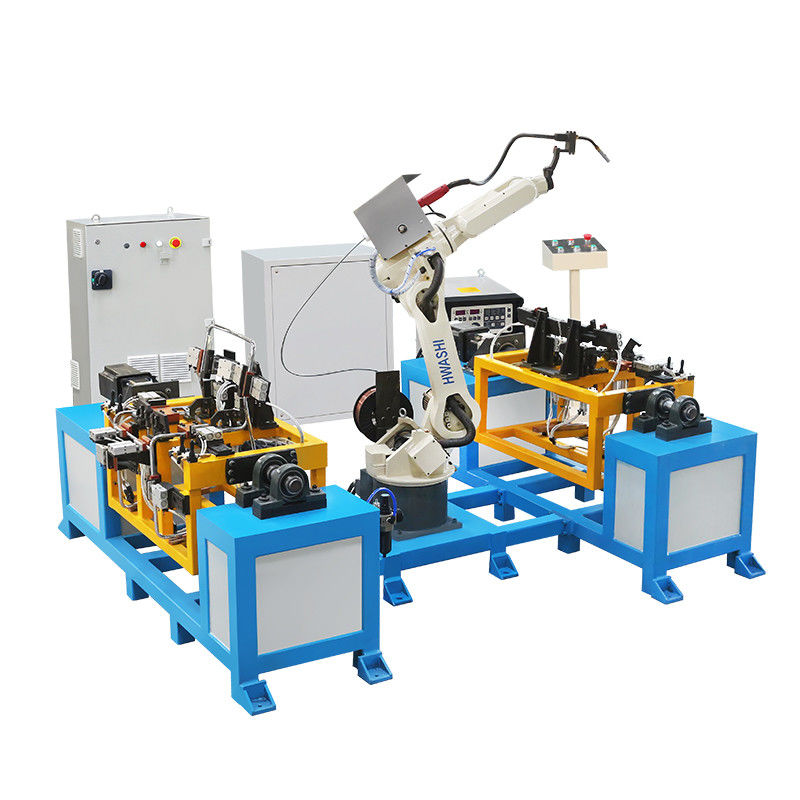

1Tam kaynak robot sistemi, bir dizi HS-R6-08 1.4m kol uzunluğu robot, 1 set 350A MIG kaynak makinesi, 1 set otomatik çarpışma karşıtı kaynak tabancasını içerir.2 adet tek eksenli dikey dönme konumlandırıcı seti, 1 set kaynak tabancası temizleyici ve 2 set kaynak armatürleri vb.
2. Saldırma kalitesinin istikrarını ve tutarlılığını garanti etmek için, kaynak silahı temizleyici cihazla donatmayı öneririz.
3Otomatik kaynak, altı eksenli bir robot MIG kaynak makinesi tarafından gerçekleştirilir.Silindirler veya hızlı klemler robotun otomatik kaynak konumlama gereksinimlerini sağlamak için kaldıraç prensibi ile ürünün konumunu sabitlemek için kullanılırÜrünün her bir bölümüne kaynaklanabilmesini sağlamak için, üretim verimliliği gereksinimlerine göre, iki dizi pozisyon cihazı tasarlanmıştır.bir tanesi iş parçasının yüklenmesi ve boşaltılması için, diğeri de kaynak için.
Çalışma Süreci
1) İş parçasının istasyon 1'deki sabit masaya manuel olarak yüklenmesi;
2) Kaydırmaya başlayın;
3) Robot ve kaynak makinesi önceden ayarlanmış programa göre iş parçasında kaynak yapacak;
4) Kaynak tamamlandı;
5) İstasyon 1 kaynaklanırken, istasyon 2 yükleniyor ve iş parçasını eşzamanlı olarak sabitliyor.
6) Döngü çalışması
