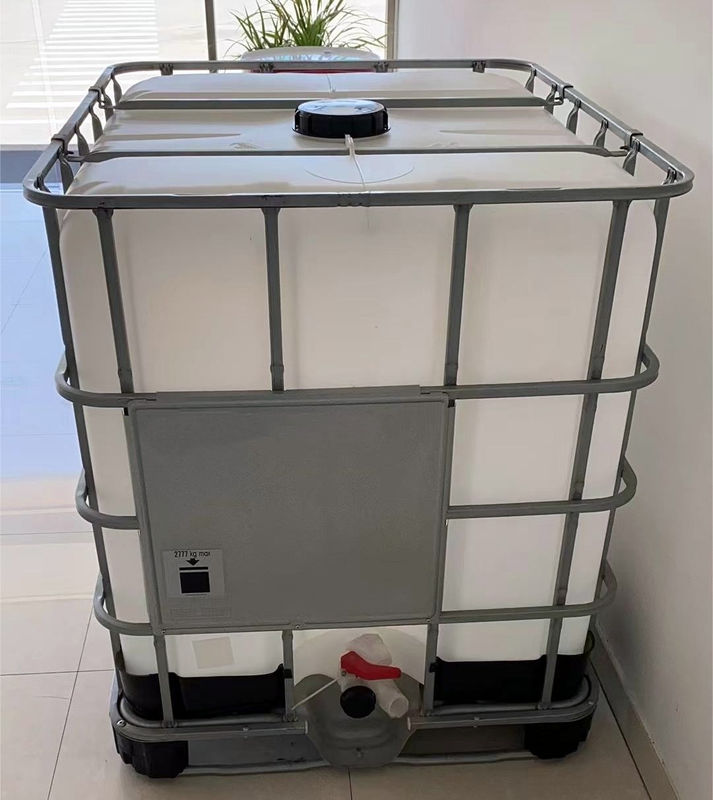

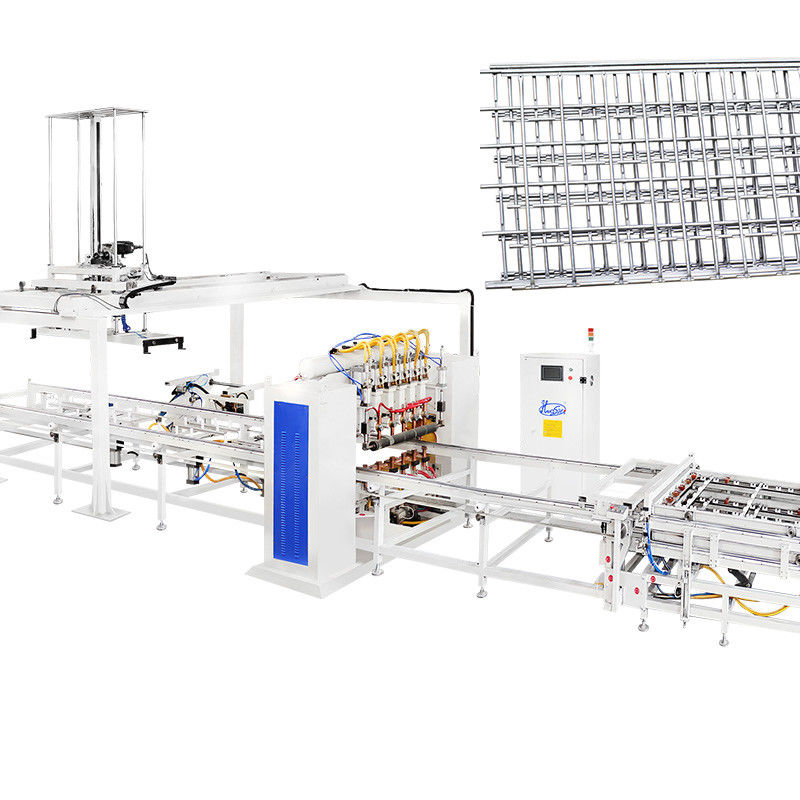

Brezilya'lı bir müşteri için, tamamen otomatik IBC kafes çerçeve üretim hattı

Merkezi Kontrol Sistemi: Bir PLC veya SCADA sistemi, tüm süreçleri denetler ve entegre eder, hattı optimize eder ve senkronize işlemleri sağlar.

Tahmin edici bakım: Sensörler makinenin sağlığını izler ve planlanmamış duraklamaların önlenmesi için operatörleri gerekli bakımlardan haberdar eder.

Optimizasyon için Dijital İkizler: Dijital modeller üretim süreçlerini taklit ve test ederek daha fazla verimliliği geliştirmeyi mümkün kılar.

Verimli Enerji Tüketimi: Gelişmiş kaynak teknolojisi ve malzemeleri kullanılarak, yüksek verimlilik enerjisi tüketimi oranını sağlar.Çevre bilinci göstermek ve sürdürülebilir kalkınma eğilimlerine uyum sağlamak.

Kullanıcı Dostu Arayüzü: Anlayışlı bir kullanıcı arayüzüne sahip olan makine, işleyişi basitleştirir, eğitim maliyetlerini azaltır ve operasyonel verimliliği artırır.

Özellikleri:

Dikey Çift İstasyonlu IBC Çerçeve Eğme Makinesi

IBC kafes çerçevesi çift istasyonlu bükme makinesi, sadece bükmede yüksek hassasiyeti değil aynı zamanda istikrarlı işlemleri ve olağanüstü verimliliği de garanti etmek için kapsamlı bir işleme tabi tutulur.

Yassı Ağı Kare Şekilde Bük

Bükme makinesinin ustalıkla düz bir ağdan tam bir kare çerçeveye dönüştürdüğü görülüyor.Bükme sürecinin yaklaşık 20-25 saniyede başarılması makinenin verimliliğini ve hızlı üretim kapasitesini vurgular.

Eğiliş kirişi

• CNC işlenmiş bükme kirişi bükme açısını sağlamak için kullanılır.

• Eğme kirişindeki her kalıp, eğme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağıya ayarlanabilir.

• 120 derecelik kalıp tasarımı her bükme açısını daha pürüzsüz hale getirdi.

Bükme çerçeve

Makine çerçevesi, olağanüstü sağlamlık ve istikrarı sağlayan daha kalın çelik sütunlar ve kapı şeklinde bir kapak paneli ile sağlam bir dikdörtgen tasarımı ile övünür.

Hidrolik Basınç İstasyonu

Özellikle palet tankının gözlerini bükmek için tasarlanmış olan IBC bükme makinesi, bunları (1200±5mm) × ((1000±5mm) hassas boyutlara sahip dikdörtgen çerçevelere uzmanca şekillendirir.Bu hidrolik motorlu istasyon en iyi bükme performansını garanti eder.

IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesinin bir bütün olarak titizlikle tasarlandığı, yerleştirmede olağanüstü hassasiyet, sağlam kilitleme gücü,ve çalışma sırasında istikrar ve verimlilik için sorunsuz bir karışım.

Kilitleme verimliliği ve kalitesi

Düzenlenebilir Sıkıştırma Kolu:

Farklı IBC metal kafes tasarımlarına uyarlanan ayarlanabilir sıkıştırma kolu makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnevmatik tasarımı makinenin verimliliğini artırır.
Çubuk kolları, borunun iki tarafını otomatik olarak birleştirmek için de tasarlanmıştır.
Hidrolik Çaplama Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları yaratır ve metal kafesin çatlamasını önler.

Hidrolik basınç istasyonu:
Otomatik gönderme cihazı ile donatılmış olan hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.

IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
IBC kafese çerçeve deliği yapmak ve delme makinesi, çerçevedeki deliği oluşturmak için kullanılır, böylece tam çerçeve taban çerçevesine sabitlenebilir.
Delik Yapma Verimliliği ve Kalite
Delik yapma ve delme makinesi hidrolik kuvvet kullanıyor. Tam süreci tamamlamak yaklaşık 25-30 saniye sürecek.
a. Baskı kalıbı bulunan baskı kafaları
b. Hidrolik istasyon
Çakma kafasının konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir lokasyon paneli, yumruklama pozisyonunu daha geniş bir kullanım aralığında yapabilir.

IBC Kafes Alt Çerçeve kaynak makinesi
Temel çerçeve kaynak makinesi tasarımı, temel çerçevenin kaynak işlemini tamamlamak için yatay yapıyı ve 7 kaynak başını benimsiyor. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir.Makine otomatik olarak kaynak yapar..

Ürün Özellikleri:
1. Tasarım yatay yapıyı ve taban çerçevesinin kaynak tamamlanması için 7 kaynak başını benimser. Operatör sadece yüklemek gerekir.
2Kaynatılmış palet otomatik olarak boşaltılacak.
3MF DC 250KVA gücünün 3 setini benimser. Makine ürün kalitesini ve üretim oranını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4El işinden kaynaklanan istikrarsız kaynak kalitesi sorununu çözmek. Daha yüksek üretim hızı ve otomasyon seviyesi.

Ürün Özellikleri - Tank Gönderme Sistemi:
1Bu sistem, üfleme makinesi atölyesi ile kafese atölyesini ayıran fabrikalar için uygundur.
2Test tankları, kafes atölyesine taşıyıcı ile taşınır.
3Tank Gönderme Sistemi
4.IBC Eğilmiş, Kırılmış ve Çakılmış Kafes Yerleştirme Alanı
5.Saldırılmış palet depolama alanı
6. Otomatik Palet Montaj Yolu
7. Pallet kaynak
8.Döner Kafes ve Palet Toplama Alanı Güvenli Geçit
9.Palet plaka depolama alanı/ Otomatik besleme
