IBC Şebeke Kafes Çerçeve Otomatik Üretim hattı, Tam Otomatik IBC Tank Sızıntısı Test Makinesi hattı

Tahmin edici bakım: Sensörler makinenin sağlığını izler ve planlanmamış duraklamaların önlenmesi için operatörleri gerekli bakımlardan haberdar eder.

IBC tank kaynak makinesi

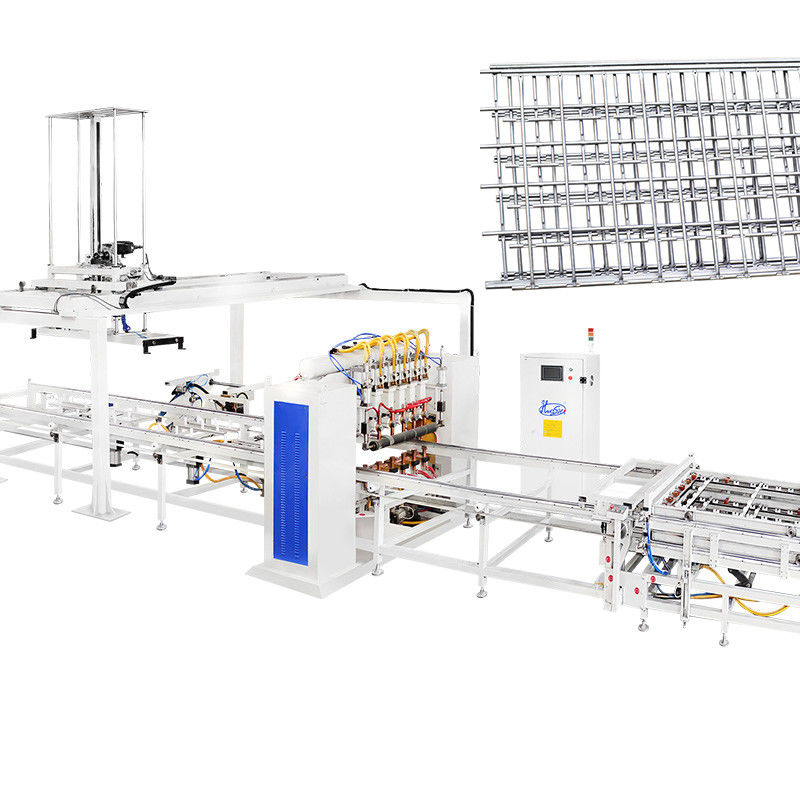

Hwashi IBC Kafes Çerçeve Otomatik kaynak makinesi Otomatik Üretim hattı, IBC kafes çerçeve için özel olarak tasarlanmış bir üretim hattıdır.Mesh boşaltma mekanik kolu, ağ döngüsü yapısı, otomatik çerçeve bükme makinesi, kilitleme makinesi, delik yapma ve delme makinesi, otomatik üretim hattı hareketli mekanik kol.Tam hat sadece 2-3 kişi gerektiriyor.Operatör sadece çerçeve kaynak makinesine malzeme yükleme yapmak ve hattın sonunda boşaltma yapmak gerekir.Ayrıca biz otomatik taban çerçeve kaynak makinesi ile hat donatmak ve taban çerçeve için otomatik boşaltma mekanik kol.

Dikey Çift İstasyonlu IBC Çerçeve Eğme Makinesi

IBC kafes çerçevesi çift istasyonlu bükme makinesi, sadece bükmede yüksek hassasiyeti değil aynı zamanda istikrarlı işlemleri ve olağanüstü verimliliği de garanti etmek için kapsamlı bir işleme tabi tutulur.

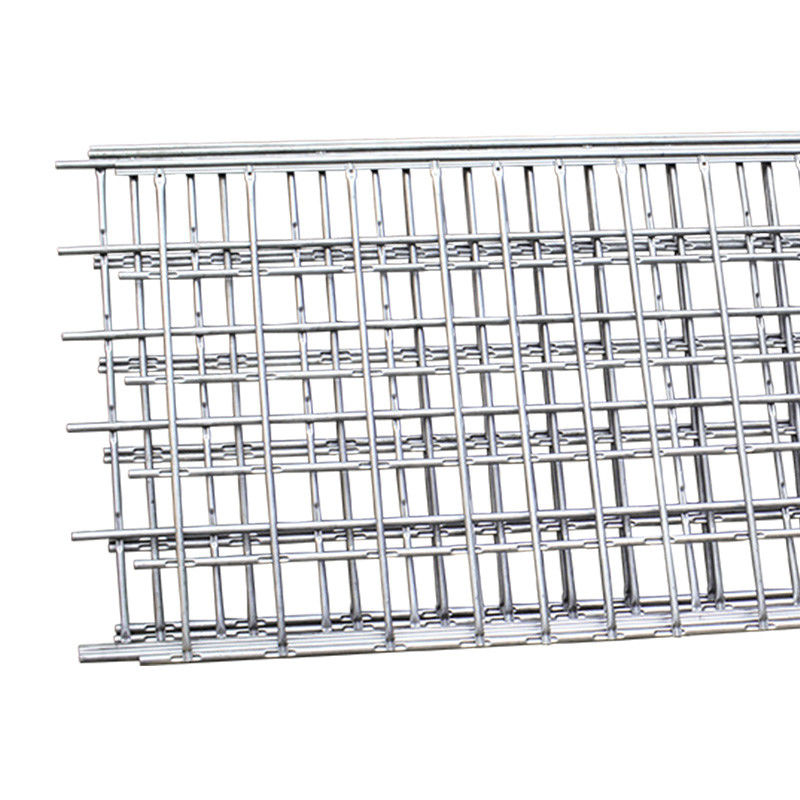

Yassı Ağı Kare Şekilde Bük

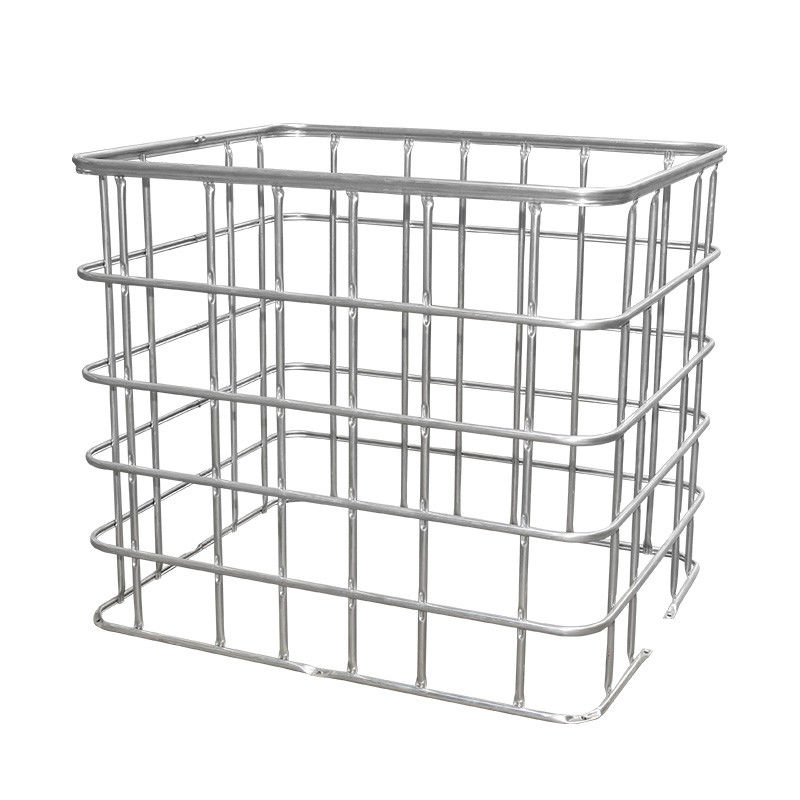

Bükme makinesinin ustalıkla düz bir ağdan tam bir kare çerçeveye dönüştürdüğü görülüyor.Bükme sürecinin yaklaşık 20-25 saniyede başarılması makinenin verimliliğini ve hızlı üretim kapasitesini vurgular.

Eğiliş kirişi

• CNC işlenmiş bükme kirişi bükme açısını sağlamak için kullanılır.

• Eğme kirişindeki her kalıp, eğme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağıya ayarlanabilir.

• 120 derecelik kalıp tasarımı her bükme açısını daha pürüzsüz hale getirdi.

Bükme çerçeve

Makine çerçevesi, olağanüstü sağlamlık ve istikrarı sağlayan daha kalın çelik sütunlar ve kapı şeklinde bir kapak paneli ile sağlam bir dikdörtgen tasarımı ile övünür.

Hidrolik Basınç İstasyonu

Özellikle palet tankının gözlerini bükmek için tasarlanmış olan IBC bükme makinesi, bunları (1200±5mm) × ((1000±5mm) hassas boyutlara sahip dikdörtgen çerçevelere uzmanca şekillendirir.Bu hidrolik motorlu istasyon en iyi bükme performansını garanti eder.

IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesinin bir bütün olarak titizlikle tasarlandığı, yerleştirmede olağanüstü hassasiyet, sağlam kilitleme gücü,ve çalışma sırasında istikrar ve verimlilik için sorunsuz bir karışım.

Kilitleme verimliliği ve kalitesi

Düzenlenebilir Sıkıştırma Kolu:

Farklı IBC metal kafes tasarımlarına uyarlanan ayarlanabilir sıkıştırma kolu makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnevmatik tasarımı makinenin verimliliğini artırır.
Çubuk kolları, borunun iki tarafını otomatik olarak birleştirmek için de tasarlanmıştır.
Hidrolik Çaplama Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları yaratır ve metal kafesin çatlamasını önler.

Hidrolik basınç istasyonu:
Otomatik gönderme cihazı ile donatılmış olan hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.

IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
IBC kafese çerçeve deliği yapmak ve delme makinesi, çerçevedeki deliği oluşturmak için kullanılır, böylece tam çerçeve taban çerçevesine sabitlenebilir.
Delik Yapma Verimliliği ve Kalite
Delik yapma ve delme makinesi hidrolik kuvvet kullanıyor. Tam süreci tamamlamak yaklaşık 25-30 saniye sürecek.
a. Baskı kalıbı bulunan baskı kafaları
b. Hidrolik istasyon
Çakma kafasının konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir lokasyon paneli, yumruklama pozisyonunu daha geniş bir kullanım aralığında yapabilir.

IBC Kafes Alt Çerçeve kaynak makinesi
Temel çerçeve kaynak makinesi tasarımı, temel çerçevenin kaynak işlemini tamamlamak için yatay yapıyı ve 7 kaynak başını benimsiyor. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir.Makine otomatik olarak kaynak yapar..

Ürün Özellikleri:
1. Tasarım yatay yapıyı ve taban çerçevesinin kaynak tamamlanması için 7 kaynak başını benimser. Operatör sadece yüklemek gerekir.
2Kaynatılmış palet otomatik olarak boşaltılacak.
3MF DC 250KVA gücünün 3 setini benimser. Makine ürün kalitesini ve üretim oranını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4El işinden kaynaklanan istikrarsız kaynak kalitesi sorununu çözmek. Daha yüksek üretim hızı ve otomasyon seviyesi.

Ürün Özellikleri - Tank Gönderme Sistemi:
1Bu sistem, üfleme makinesi atölyesi ile kafese atölyesini ayıran fabrikalar için uygundur.
2Test tankları, kafes atölyesine taşıyıcı ile taşınır.
3Tank Gönderme Sistemi
4.IBC Eğilmiş, Kırılmış ve Çakılmış Kafes Yerleştirme Alanı
5.Saldırılmış palet depolama alanı
6. Otomatik Palet Montaj Yolu
7. Pallet kaynak
8.Döner Kafes ve Palet Toplama Alanı Güvenli Geçit
9.Palet plaka depolama alanı/ Otomatik besleme
