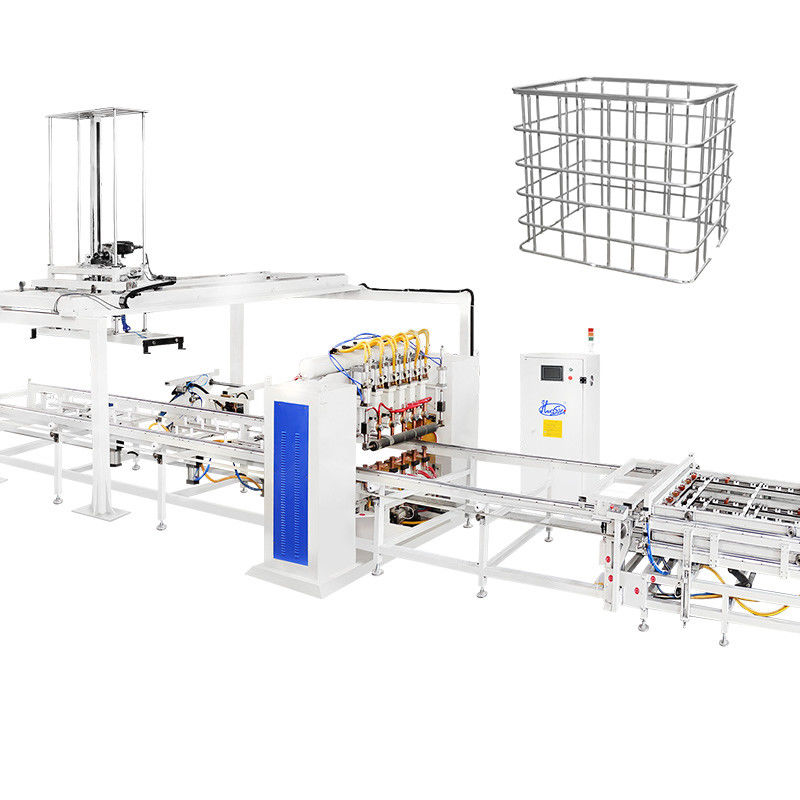

Toplu konteyner IBC Kafes Tank Çerçeve Üretim hattı kaynak ekipmanları makinesi

Eğim makinesi düz örgüyi kare çerçeveye bükür. Eğim işleminin tamamlanması yaklaşık 20-25 saniye sürer.

Eğiliş kirişi

1. CNC işlenmiş bükme kirişi bükme açısını sağlamak için kullanılır.

2. Eğme kirişindeki her kalıp, eğme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağıya ayarlanabilir.

3. 120 derecelik kalıp tasarımı her bükme açısını daha pürüzsüz hale getirdi.

Bükme çerçeve

Dik çelik sütunlu dikdörtgen şekilli makine çerçevesi ve kapı şeklindeki kapak paneli, makineyi sağlam ve istikrarlı hale getirdi.

Hidrolik Basınç İstasyonu

IBC bükme makinesi, palet tankının gözlerinin bükülmesine uygulanır ve (1200±5mm) × ((1000±5mm) çizgi boyutuna sahip dikdörtgen çerçevelere bükülürler.

IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesi, yüksek yerleştirme hassasiyeti, kilitleme için büyük hızlılık, istikrarlı ve verimli çalışma ile bir bütün olarak işlenir.
Kilitleme verimliliği ve kalitesi
Kilitleme makinesi, boru çerçevesinin uçlarını hidrolik kuvvet kullanarak kilitleyecek. Kilitleme işleminin tamamlanması yaklaşık 25-30 saniye sürer.
Düzenlenebilir sıkıştırma kolu
1Farklı IBC metal kafes tasarımına göre, ayarlanabilir sıkıştırma kolu makine için daha geniş çalışma aralığı yapabilir.
2- Kaplama kolu için hidrolik ve pnevmatik tasarım makineyi daha verimli hale getirebilir.
3Çubuk kolunun, borunun iki tarafını otomatik olarak bir araya getirmesi için tasarlanmıştır.
Hidrolik sıkıştırma kalıbı
Hidrolik sistemle kalıp sıkıştırmak, metal kafesin çatlamasını önlemek için boru için sıkı bir sıkıştırma noktası oluşturabilir.
Hidrolik basınç istasyonu
Otomatik gönderme cihazı kullanılabilir
Metalik kafes için otomatik gönderme cihazı, otomatik kafes üretimini daha düzgün ve verimli hale getirebilir.

IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
IBC kafese çerçeve deliği yapmak ve delme makinesi, çerçevedeki deliği oluşturmak için kullanılır, böylece tam çerçeve taban çerçevesine sabitlenebilir.
Delik Yapma Verimliliği ve Kalite
Delik yapma ve delme makinesi hidrolik kuvvet kullanıyor. Tam süreci tamamlamak yaklaşık 25-30 saniye sürecek.
a. Baskı kalıbı bulunan baskı kafaları
b. Hidrolik istasyon
Çakma kafasının konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir lokasyon paneli, yumruklama pozisyonunu daha geniş bir kullanım aralığında yapabilir.

IBC Kafes Alt Çerçeve kaynak makinesi
Temel çerçeve kaynak makinesi tasarımı, temel çerçevenin kaynak işlemini tamamlamak için yatay yapıyı ve 7 kaynak başını benimsiyor. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir.Makine otomatik olarak kaynak yapar..
Ürün Özellikleri:
1. Tasarım yatay yapıyı ve taban çerçevesinin kaynak tamamlanması için 7 kaynak başını benimser. Operatör sadece yüklemek gerekir.
2Kaynatılmış palet otomatik olarak boşaltılacak.
3MF DC 250KVA gücünün 3 setini benimser. Makine ürün kalitesini ve üretim oranını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4El işinden kaynaklanan istikrarsız kaynak kalitesi sorununu çözmek. Daha yüksek üretim hızı ve otomasyon seviyesi.

Ürün Özellikleri - Tank Gönderme Sistemi:
1Bu sistem, üfleme makinesi atölyesi ile kafese atölyesini ayıran fabrikalar için uygundur.
2Test tankları, kafes atölyesine taşıyıcı ile taşınır.
3Tank Gönderme Sistemi
4.IBC Eğilmiş, Kırılmış ve Çakılmış Kafes Yerleştirme Alanı
5.Saldırılmış palet depolama alanı
6. Otomatik Palet Montaj Yolu
7. Pallet kaynak
8.Döner Kafes ve Palet Toplama Alanı Güvenli Geçit
9.Palet plaka depolama alanı/ Otomatik besleme
