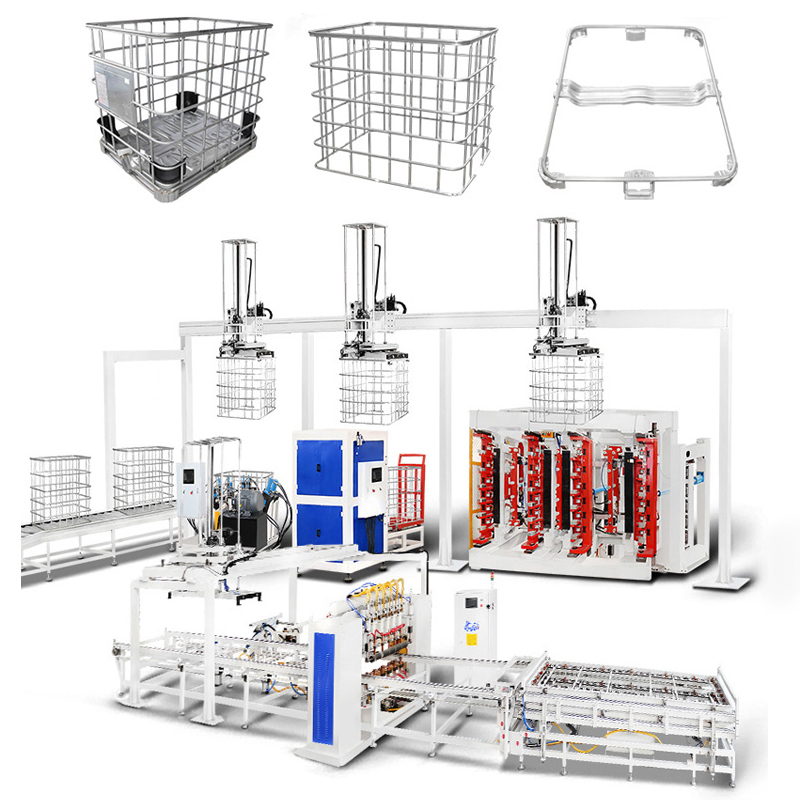

Hwashi Ibc Caqe Otomatik Üretim Makinesi

Dikey Çift İstasyonlu IBC Çerçeve Bükme Makinesi

IBC kafes çerçevesi çift istasyonlu bükme makinesi, sadece bükmede yüksek hassasiyeti değil, aynı zamanda istikrarlı operasyonları ve olağanüstü verimliliği garanti etmek için kapsamlı bir işlemden geçer.

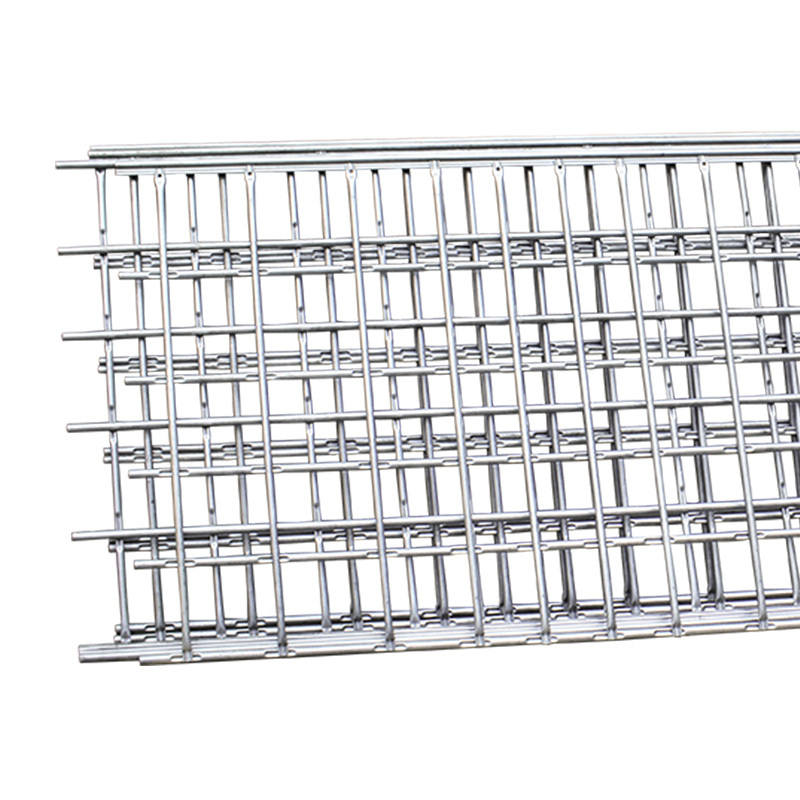

Düz Örgüyü Kare Şekline Bükün

Bükme makinesi, düz örgüyü tam olarak kare bir çerçeveye ustalıkla dönüştürür. Bükme işlemini yaklaşık 20-25 saniyede tamamlamak, makinenin verimliliğini ve hızlı üretim yeteneğini vurgular.

Bükme Kirişi

1. CNC işlenmiş bükme kirişi, bükme açısını sağlamak için kullanılır.

2. Bükme kirişindeki her kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı ayarlanabilir.

3. 120 derece kalıp tasarımı, her bükme açısını daha pürüzsüz hale getirir.

Bükme Çerçevesi

Makine çerçevesi, olağanüstü sağlamlık ve kararlılık sağlayan daha kalın çelik sütunlara ve kapı şeklinde bir kapak paneline sahip, sağlam bir dikdörtgen tasarıma sahiptir.

Hidrolik Basınç İstasyonu

Özellikle palet tankı örgülerinin bükülmesi için tasarlanan IBC bükme makinesi, bunları (1200±5mm)×(1000±5mm) hassas boyutlarda dikdörtgen çerçevelere ustalıkla şekillendirir. Bu hidrolik tahrikli istasyon, optimum bükme performansı garanti eder.

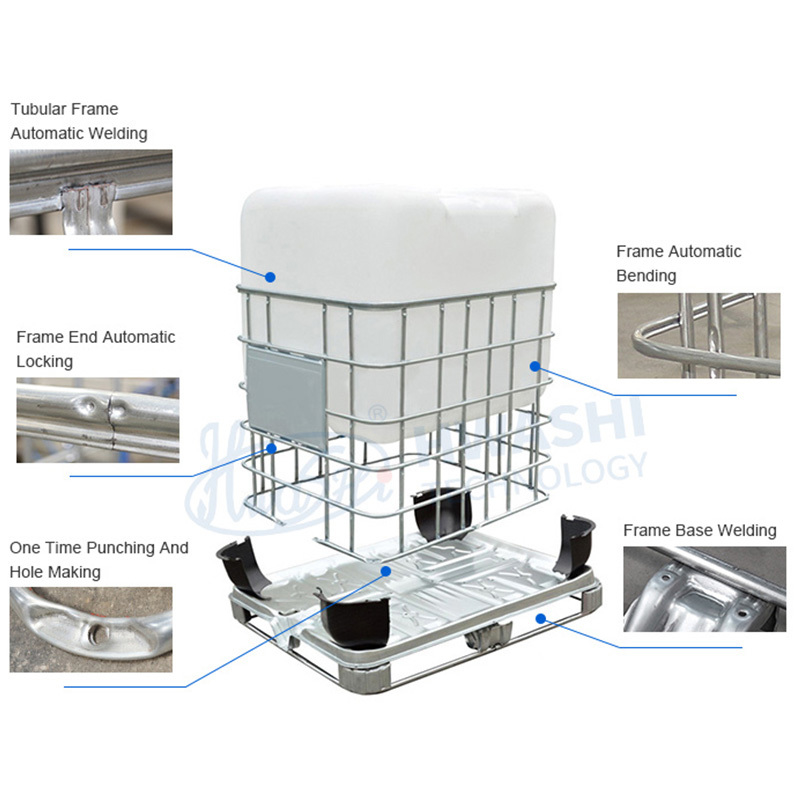

IBC Kafes Çerçeve Kilitleme Makinesi
IBC kafes çerçeve kilitleme makinesi, olağanüstü hassasiyet, sağlam kilitleme gücü ve operasyon sırasında istikrar ve verimliliğin kusursuz bir karışımına sahip, uyumlu bir birim olarak titizlikle üretilmiştir.

Kilitleme Verimliliği ve Kalitesi

Ayarlanabilir Sıkıştırma Kolu:

Farklı IBC metal kafes tasarımlarına göre uyarlanmış ayarlanabilir sıkıştırma kolu, makinenin çalışma aralığını genişletir.
Sıkıştırma kolunun hidrolik ve pnömatik tasarımı, makine verimliliğini artırır.
Sıkıştırma kolu ayrıca borunun iki tarafının otomatik olarak birleştirilmesi için tasarlanmıştır.
Hidrolik Sıkıştırma Kalıbı:
Hidrolik bir sisteme sahip olan sıkıştırma kalıbı, boru için sıkı sıkıştırma noktaları oluşturarak metal kafesin çatlamasını önler.

Hidrolik Basınç İstasyonu:
Otomatik bir gönderme cihazı ile donatılmış hidrolik basınç istasyonu, metal kafesler için sorunsuz ve verimli bir üretim süreci sağlar.

IBC Kafes Çerçeve Delik Açma ve Zımbalama Makinesi
IBC kafes çerçeve delik açma ve zımbalama makinesi, çerçeve üzerindeki deliği oluşturmak için kullanılır, böylece komple çerçeve taban çerçevesine sabitlenebilir.
Delik Açma Verimliliği ve Kalitesi
Delik açma ve zımbalama makinesi hidrolik kuvvet kullanır. Komple işlemi tamamlamak yaklaşık 25-30 saniye sürer.
a. Pres kalıplı pres kafaları
b. Hidrolik istasyon
c. Zımbalama kafası konumlandırma paneli
Sol-sağ, ileri-geri ayarlanabilir konumlandırma paneli, zımbalama pozisyonunu daha geniş bir kullanım aralığında yapabilir.

IBC Kafes Taban Çerçeve Kaynak Makinesi
Taban çerçeve kaynak makinesi tasarımı, taban çerçevenin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece ürünü yüklemesi ve boşaltması gerekir. Makine kaynağı otomatik olarak yapacaktır.
Ürün Özellikleri:
1. Tasarım, taban çerçevenin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece yüklemesi gerekir.
2. Kaynaklı palet otomatik olarak boşaltılacaktır. Makine kaynağı otomatik olarak yapacaktır.
3. 3 takım MF DC 250KVA güç kullanır. Makine, ürün kalitesini ve üretim hızını artırmaya, üretim maliyetini düşürmeye yardımcı olur.
4. Manuel çalışmanın neden olduğu istikrarsız kaynak kalitesi sorununu çözün. Daha yüksek üretim hızı ve otomasyon seviyesi.

Ürün Özellikleri-Tank Gönderme Sistemi:
1. Bu sistem, şişirme makinesi atölyesi ve kafes atölyesini ayıran fabrikalar için uygundur.
2. Test tankları, konveyör ile kafes atölyesine taşınır. İnsan müdahalesi gerekmez.
3.Tank Gönderme Sistemi
4.IBC Bükülmüş, Sıkıştırılmış ve Zımbalanmış Kafes Yerleşim Alanı
5.Kaynaklı Palet Stoklama Alanı
6.Otomatik Palet Montaj Yolu
7.Palet Kaynağı
8.Dönen Kafes ve Palet Montaj AlanıGüvenli Geçiş
9.Palet Plaka Stoklama Alanı/ Otomatik Besleme
