Hwashi IBC Kafes Otomatik Üretim Makinesi
Hwashi IBC Kafes Otomatik Üretim Makinesi üretim yeniliğinin zirvesini temsil ediyor.Aracık Toplu Konteyner (IBC) kafes üretimi için tam bir çözüm sunmak için ileri otomasyon teknolojisini hassas mühendislikle birleştirmekBu son teknoloji sistemi, hammaddeleri, olağanüstü kaliteyi, maksimum verimliliği,ve önemli maliyet tasarrufları.
Gelişmiş Özellikler ve Teknoloji
Tam otomatik üretim hattı
- Otomatik kaynak, ağ boşaltma, bükme, kilitleme, delik yapma ve delikleme işlemlerini birleştiren entegre sistem
- Sadece 3-4 operatör gerektirir.
- 24/7 sürekli çalışma yeteneği
- Saat başına 80 kafes üretim oranı
Hassas Mühendislik
- Olağanüstü doğruluk ve tutarlılık için CNC teknolojisiyle aynı anda çalışan birden fazla kaynak başlığı
- Tekdüze sonuçlar için 6-7 kaynak başlığı
- ±0,1mm boyut doğruluğu
- Kafes döngüsü zamanı başına 60 saniye
Yapay Zeka Güçlü Kalite Güvencesi
- Gerçek zamanlı olarak üretim anormalliklerini belirleyen ve düzelten akıllı hata tespit sistemi
- Otomatik parametreler ayarlama
- Gerçek zamanlı izleme ve analiz
- Sürekli kalite kontrolü
Ana kaynak çerçevesi
Dört set MF transformatörü, her kaynak noktası için optimal kaynak kalitesini sağlayan altı set kaynak elektrotunu düzenler.İki taraflı piyano tarzı kaynak tekniği kaynak işlemini önemli ölçüde hızlandırırHer bir metal ızgara örgüsü bir dakika içinde tamamlanabilir. Ayrıca düz bir kaynak pozisyonunu garanti etmek için üst ve alt hava silindirlerini içerir.kaynak elektrotlarının vida tasarımı vardır., her kullanımda dayanıklılığı arttırır.

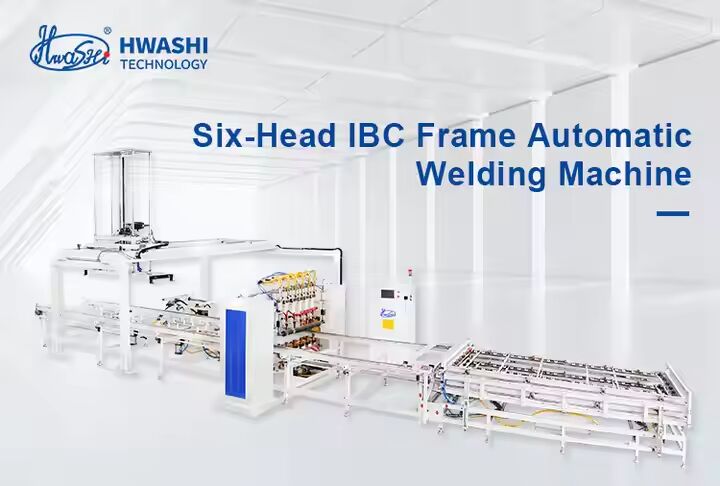

Altı başlı IBC Çerçeve Otomatik kaynak makinesi
Kaynak güç sistemi, altı farklı noktada eşzamanlı kaynak yapmayı sağlayan dört adet gelişmiş MF DC güç kaynağına sahiptir.Çift katmanlı bir armatür besleyici çalışma verimliliğini artırır - bir armatür aktif olarak kaynakla uğraşırken, diğeri materyali sorunsuz bir şekilde yükleyebilir.
Düz tüp ağı ve sağlam kaynak kalitesi
Kaynak cihazı, boruları benzersiz bir güç ve sağlam kaliteye sahip kaynakları sağlayan belirgin düz bir ağ konfigürasyonuna dönüştürür.Kaynak işlemi yaklaşık 60 saniye içinde verimli bir şekilde tamamlanır.

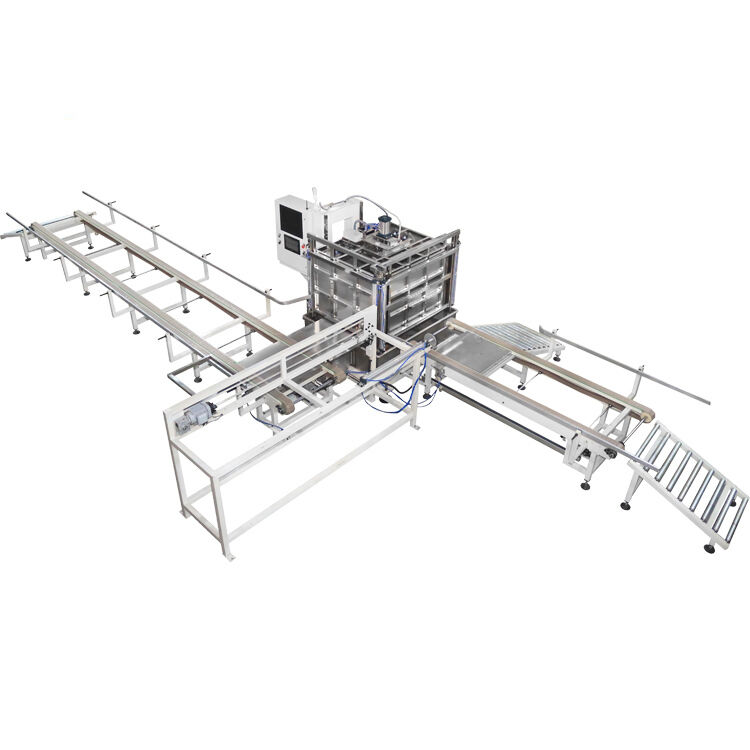

Dikey Çift İstasyonlu IBC Çerçeve Eğme Makinesi
IBC kafes çerçevesi çift istasyonlu bükme makinesi bükmede yüksek hassasiyeti, istikrarlı işlemleri ve dikkat çekici verimliliği garanti eder.
Yassı Ağı Kare Şekilde Bük
Bükme makinesi düz ağı yaklaşık 20-25 saniye içinde tam kare bir çerçeveye dönüştürür.
Eğiliş kirişi
- CNC işlenmiş bükme kirişi hassas bükme açılarını sağlar
- Eğim dalgasındaki her kalıp, eğim aralığını artırmak için yaklaşık 3 mm yukarı ve aşağıya ayarlanabilir
- 120 derecelik kalıp tasarımı her bükme açısını daha pürüzsüz yapar
Bükme çerçeve
Makine çerçevesi, daha kalın çelik sütunlarla sağlam bir dikdörtgen tasarımına ve olağanüstü sağlamlık ve istikrarı sağlayan kapak şeklindeki bir kapak paneline sahiptir.
Hidrolik Basınç İstasyonu
Özellikle palet tankının gözlerini bükmek için tasarlanmış olan IBC bükme makinesi, bunları (1200±5mm) *(1000±5mm'lik hassas boyutlara sahip dikdörtgen çerçevelere şekillendirir.
IBC Kafes Çerçeve Kilitleme Makinesi
Koheziv bir birim olarak titizlikle yapılmış, eklemede olağanüstü hassasiyet, sağlam kilitleme gücü ve istikrar ve verimliliğin kesintisiz bir karışımı ile övünmektedir.
Kilitleme verimliliği ve kalitesi
- Farklı IBC metal kafes tasarımlarına uyarlanmış ayarlanabilir sıkıştırma kolu
- Hidrolik ve pnevmatik tasarım makine verimliliğini artırır
- Borunun iki tarafını otomatik olarak birleştirmek için tasarlanmıştır
- Hidrolik sıkıştırma kalıbı çatlamayı önlemek için sıkı sıkıştırma noktaları yaratır
- Otomatik gönderme cihazı ile hidrolik basınç istasyonu sorunsuz üretimi sağlar
IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
Çerçeve üzerinde delikler oluşturmak için kullanılır, böylece tüm çerçeve temel çerçeveye sabitlenebilir.
Delik Yapma Verimliliği ve Kalite
- Baskı kalıbı ile baskı kafaları
- Hidrolik istasyon
- Bıçaklama kafası bulma paneli
- Daha geniş konumlandırma aralığı için sol-sağ, ileri-geri ayarlanabilir panel
IBC Kafes Alt Çerçeve kaynak makinesi
Tasarım, taban çerçevesinin kaynak işlemini tamamlamak için yatay yapıyı ve 7 kaynak başını benimsiyor.Makine otomatik kaynak yaparken operatörün sadece ürünü yüklemesi ve boşaltması gerekir..
Ürün Özellikleri
- Alt çerçeve kaynak için 7 kaynak başlı yatay yapı
- Saldırılmış paletlerin otomatik olarak boşaltılması
- Yüksek kalite ve üretim oranı için 3 adet MF DC 250KVA güç seti
- El işinden kaynaklanan istikrarsız kaynak kalitesi sorunu çözülür
- Daha yüksek üretim hızı ve otomasyon seviyesi
Teknik özellikler
| Ürün Adı |
IBC çerçeve üretim hattı |
Tarzı |
Tek satır / çift satır |
| En fazla kaynak genişliği |
1200 mm |
En fazla kaynak uzunluğu |
4250 mm |
| Marka |
Hwashi |
Renk |
Mavi/sarı/özel |
| Donanımlı Güç |
350kVA/400kVA |
Ürünün yeri |
Zhejiang Eyaleti, Çin |
| Voltaj |
3p 380V |
Malzeme |
Galvanizli boru |
| Borunun sıklığı |
1-2 mm |
Görevi |
% 20 |
| Borunun çapı |
14-20 mm |
Sıklık |
50HZ/60HZ |
| boru yükleme yöntemi |
El işçiliği |
Kablo boyutu |
≥ 70mm3 |
| çalışma kapasitesi |
350-450 ((480-550) adet/8 saat |
Hava borusunun boyutu |
G1 |
| işgücü talebi |
2-3 iş. |
Su borusunun boyutu |
G1 1/4 |
Ürün Özellikleri - Tank Gönderme Sistemi
- Üfleme makinesi atölyesi ve kafeseli atölyesi ayıran fabrikalar için uygundur
- Test tankları, insan müdahalesine gerek kalmadan konveyörle kafes atölyesine taşınır.
- IBC Eğilmiş, Sıkıştırılmış ve Pençlenmiş Kafes Yerleştirme Alanı
- Saldırılmış palet depolama alanı
- Otomatik Palet Toplama Yolu
- Palet kaynak
- Döner kafes ve palet toplama alanı güvenli geçiş
- Palet plaka depolama alanı/otomatik besleme
Hwashi Neden Seçiliyor?
- 20+ yıllık kaynak ve otomasyon teknolojisi deneyimi
- ISO 9001 sertifikalı ve uluslararası kalite standartlarına göre CE onaylı
- 24/7 teknik destek ve kapsamlı satış sonrası hizmet
- Özel üretim ihtiyaçlarınıza göre uyarlanabilir çözümler
- Endüstri 4.0 IoT entegrasyon yetenekleriyle hazır
