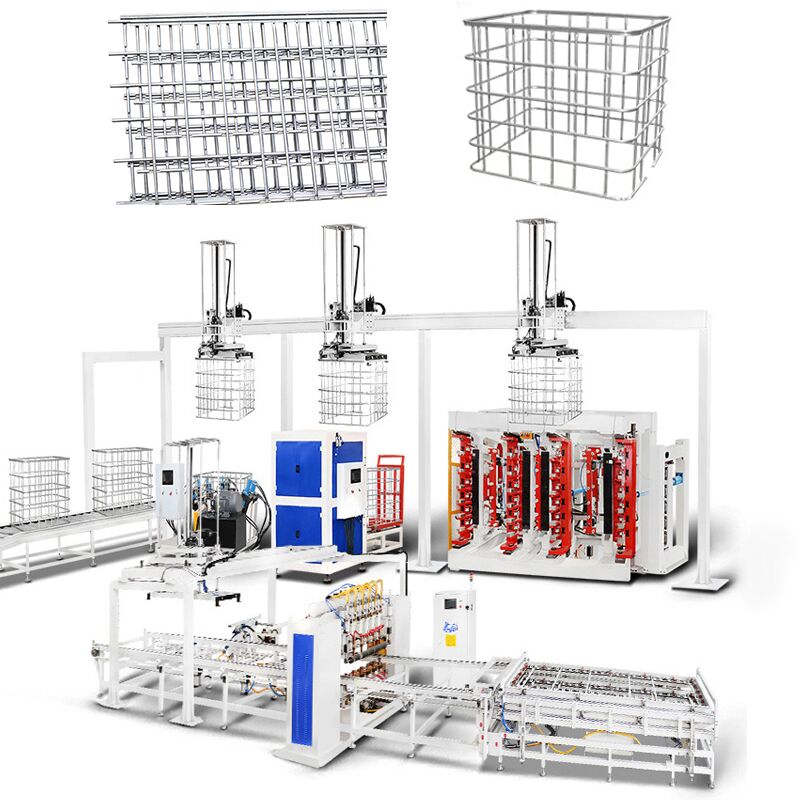

Tamamen Otomatik IBC Kafes Üretim Makinesi
Hwashi IBC Kafes Otomatik Üretim Makinesi, Ara Toplu Konteyner (IBC) kafes üretimi için eksiksiz bir çözüm sunmak üzere gelişmiş otomasyon teknolojisini hassas mühendislikle birleştiren, imalat yeniliğinin zirvesini temsil eder. Bu son teknoloji sistem, ham maddeleri, olağanüstü kalite, maksimum verimlilik ve önemli maliyet tasarrufu sağlayan, tamamen entegre, otomatik bir süreç aracılığıyla yüksek kaliteli IBC kafeslerine dönüştürür.
Gelişmiş Özellikler ve Teknoloji
Tamamen Otomatik Üretim Hattı
- Otomatik kaynak, ağ boşaltma, bükme, kilitleme, delik açma ve zımbalama işlemlerini birleştiren entegre sistem
- Sadece 3-4 operatör gerektirir
- 7/24 sürekli çalışma kapasitesi
- Saat başına 80 kafes üretim hızı
Hassas Mühendislik
- Olağanüstü doğruluk ve tutarlılık için CNC teknolojisi ile aynı anda çalışan çoklu kaynak kafaları
- Üniform sonuçlar için 6-7 kaynak kafası
- ±0,1 mm boyutsal doğruluk
- Kafes başına 60 saniye döngü süresi
Yapay Zeka Destekli Kalite Güvencesi
- Üretim anormalliklerini gerçek zamanlı olarak tanımlayan ve düzelten akıllı kusur tespit sistemi
- Otomatik parametre ayarı
- Gerçek zamanlı izleme ve analiz
- Tutarlı kalite kontrol
Ana Kaynak Çerçevesi
Dört set MF transformatörü, her bir kaynak noktası için optimum kaynak kalitesi sağlayarak altı set kaynak elektrodunu düzenler. İki taraflı piyano tarzı kaynak tekniği, kaynak işlemini önemli ölçüde hızlandırır. Her bir metal ızgara ağı bir dakika içinde tamamlanabilir. Tasarım, düz bir kaynak pozisyonunu garanti etmek için üst ve alt hava silindirlerini içerir. Ek olarak, kaynak elektrotları, her kullanımda dayanıklılığı artıran bir vida tasarımına sahiptir.

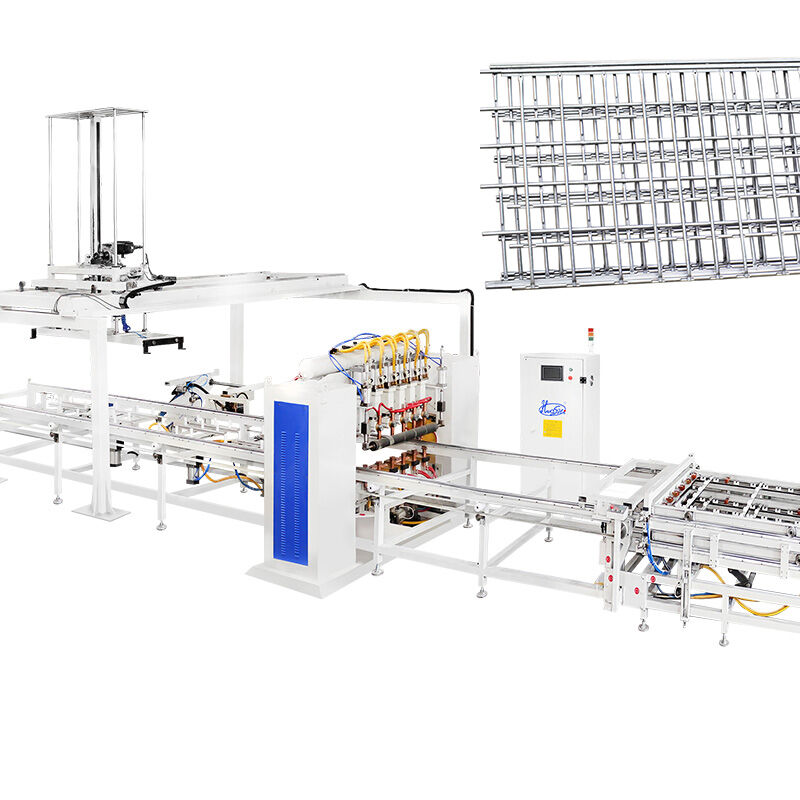

Altı Kafalı IBC Çerçeve Otomatik Kaynak Makinesi
Kaynak güç sistemi, altı farklı noktada eş zamanlı kaynak yapmayı sağlayan dört set gelişmiş MF DC güç kaynağına sahiptir. Çift katmanlı bir fikstür besleyici, operasyonel verimliliği artırır - bir fikstür aktif olarak kaynak yaparken, diğeri sorunsuz bir şekilde malzeme yükleyebilir.
Düz Boru Ağı ve Sağlam Kaynak Kalitesi
Kaynak aparatı, boruları benzersiz bir düz ağ konfigürasyonuna dönüştürerek eşsiz mukavemette ve sağlam kalitede kaynaklar sağlar. Kaynak işlemi yaklaşık 60 saniyede verimli bir şekilde tamamlanır.

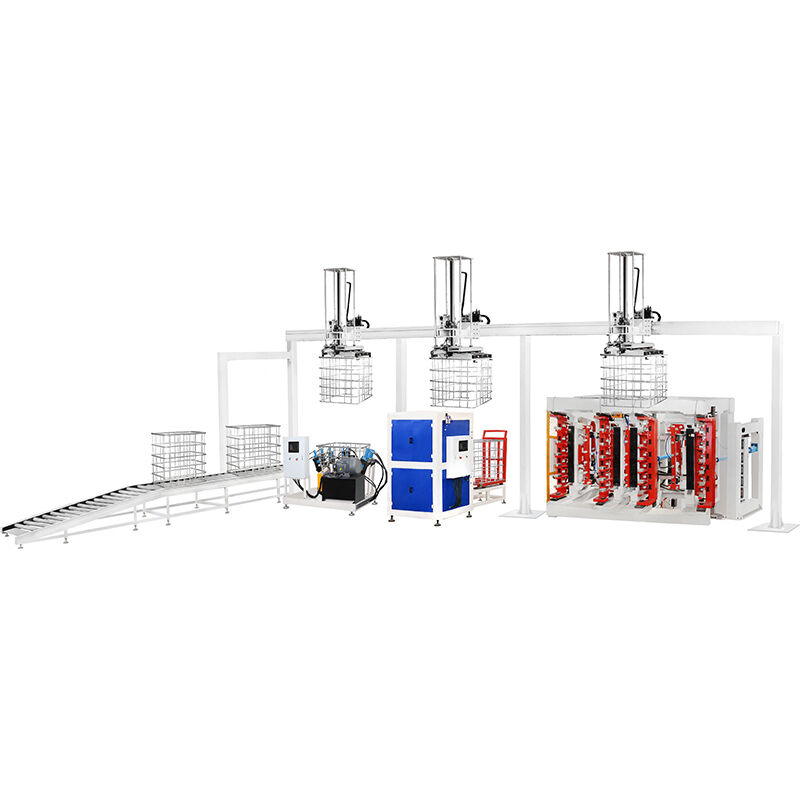

Dikey Çift İstasyonlu IBC Çerçeve Bükme Makinesi
IBC kafes çerçeve çift istasyonlu bükme makinesi, bükmede yüksek hassasiyet, istikrarlı operasyonlar ve dikkate değer verimlilik garanti eder.
Düz Ağı Kare Şekline Bükün
Bükme makinesi, düz ağı yaklaşık 20-25 saniyede tam olarak kare bir çerçeveye dönüştürür.
Bükme Kirişi
- CNC işlenmiş bükme kirişi, hassas bükme açıları sağlar
- Bükme kirişindeki her kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı ayarlanabilir
- 120 derecelik kalıp tasarımı, her bükme açısını daha pürüzsüz hale getirir
Bükme Çerçevesi
Makine çerçevesi, olağanüstü sağlamlık ve kararlılık sağlayan daha kalın çelik sütunlara ve kapı şeklinde bir kapak paneline sahip sağlam bir dikdörtgen tasarıma sahiptir.
Hidrolik Basınç İstasyonu
Özellikle palet tankı ağlarını bükmek için tasarlanan IBC bükme makinesi, bunları (1200±5mm)*(1000±5mm) hassas boyutlarında dikdörtgen çerçeveler halinde şekillendirir.
IBC Kafes Çerçeve Kilitleme Makinesi
Birleşik bir ünite olarak titizlikle hazırlanmış, olağanüstü ekleme hassasiyeti, sağlam kilitleme gücü ve istikrar ve verimliliğin kusursuz bir karışımına sahiptir.
Kilitleme Verimliliği ve Kalitesi
- Farklı IBC metal kafes tasarımlarına göre uyarlanmış ayarlanabilir sıkıştırma kolu
- Hidrolik ve pnömatik tasarım, makine verimliliğini artırır
- Borunun iki tarafının otomatik olarak birleştirilmesi için tasarlanmıştır
- Hidrolik sıkıştırma kalıbı, çatlamayı önlemek için sıkı sıkıştırma noktaları oluşturur
- Otomatik gönderme cihazlı hidrolik basınç istasyonu, sorunsuz üretim sağlar
IBC Kafes Çerçeve Delik Açma ve Zımbalama Makinesi
Çerçevenin üzerine delik açmak için kullanılır, böylece komple çerçeve taban çerçevesine sabitlenebilir. Hidrolik tahrikli işlem, tamamlanması yaklaşık 25-30 saniye sürer.
Delik Açma Verimliliği ve Kalitesi
- Pres kalıplı pres kafaları
- Hidrolik istasyon
- Zımbalama kafası konumlandırma paneli
- Daha geniş konumlandırma aralığı için sol-sağ, ileri-geri ayarlanabilir panel
IBC Kafes Taban Çerçeve Kaynak Makinesi
Tasarım, taban çerçevesinin kaynağını tamamlamak için yatay yapı ve 7 kaynak kafası benimser. Operatörün sadece ürünü yüklemesi ve boşaltması gerekirken, makine otomatik kaynak yapar.
Ürün Özellikleri
- Taban çerçeve kaynağı için 7 kaynak kafalı yatay yapı
- Kaynaklı paletlerin otomatik boşaltılması
- Artan kalite ve üretim hızı için 3 set MF DC 250KVA güç
- Manuel çalışmanın neden olduğu kararsız kaynak kalitesi sorununu çözer
- Daha yüksek üretim hızı ve otomasyon seviyesi
Teknik Özellikler
| Ürün Adı |
IBC çerçeve üretim hattı |
Stil |
tek sıra / çift sıra |
| Maksimum kaynak genişliği |
1200mm |
Maksimum kaynak uzunluğu |
4250mm |
| Marka |
Hwashi |
Renk |
mavi/sarı/özel |
| Donatılmış Güç |
350kVA/400kVA |
Ürün Yeri |
Zhejiang Eyaleti, Çin |
| Gerilim |
3p 380V |
Malzeme |
Galvanizli Boru |
| Boru kalınlığı |
1-2mm |
görev döngüsü |
%20 |
| Boru çapı |
14-20mm |
Frekans |
50HZ/60HZ |
| boru yükleme yöntemi |
manuel/2 işçi |
Kablo boyutu |
≥70mm3 |
| çalışma kapasitesi |
350-450(480-550) adet/8 saat |
hava borusu boyutu |
G1 |
| iş gücü talebi |
2-3 işçi |
Su borusu boyutu |
G1 1/4 |
Ürün Özellikleri - Tank Gönderme Sistemi
- Şişirme makinesi atölyesi ve kafes atölyesini ayıran fabrikalar için uygundur
- Test tankları, insan müdahalesi olmadan konveyör ile kafes atölyesine taşınır
- IBC Bükülmüş, Sıkıştırılmış ve Zımbalanmış Kafes Yerleştirme Alanı içerir
- Kaynaklı Palet Stoklama Alanı
- Otomatik Palet Montaj Yolu
- Palet Kaynağı
- Dönen Kafes ve Palet Montaj Alanı Güvenli Geçiş
- Palet Plaka Stoklama Alanı/Otomatik Besleme
Neden Hwashi'yi Seçmelisiniz?
- Kaynak ve otomasyon teknolojisinde 20+ yıllık deneyim
- Uluslararası kalite standartları için ISO 9001 sertifikalı ve CE onaylı
- 7/24 teknik destek ve kapsamlı satış sonrası hizmet
- Özel üretim ihtiyaçlarınıza göre uyarlanmış özelleştirilebilir çözümler
- IoT entegrasyon yetenekleriyle Endüstri 4.0'a hazır
