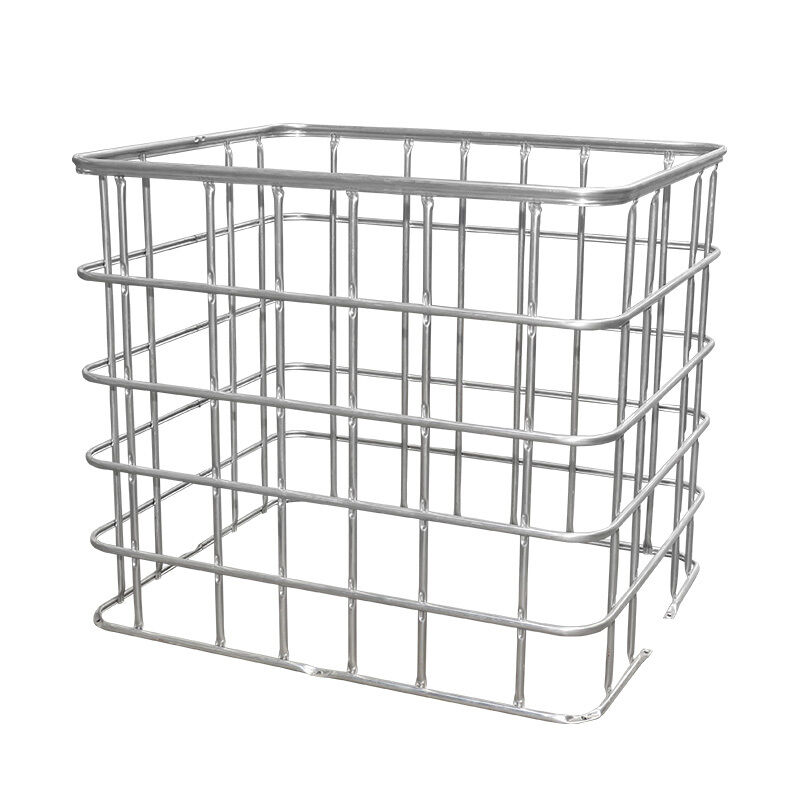

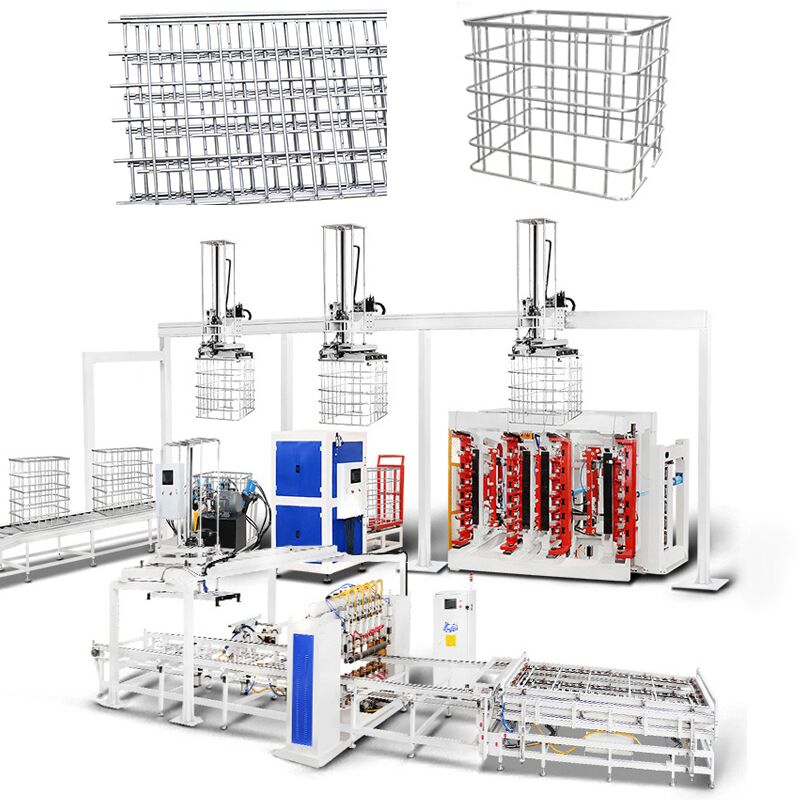

Toplu konteyner IBC Kafes Tank Çerçeve Üretim hattı kaynak ekipmanları makinesi
Otomatik IBC Kafes Çerçeve kaynak sistemi
Hwashi IBC Kafes Çerçevesi Otomatik Kaynak Makinesi, yüksek sertlik ve istikrarlı işleyişle güçlendirilmiş bir gantry yapısına sahiptir.Kaynak sistemi elektrik verimliliği ve enerji tasarrufu için orta frekanslı invertör güç kaynağı kullanır.
Temel Özellikler
- Kaynak verimliliği: her parça için 50 saniye
- Kaynak kaynak: 4 adet MF DC güç kaynağı seti
- Besleme platformu seçeneği: Tek katman veya çift katman
- İndirim sistemi seçeneği: El ile indirme veya otomatik mekanik kolla indirme
Üretim kapasitesi: 50 saniye.
Ana çerçeve kaynak sistemi
Dört set MF transformatörü, en iyi kaynak kalitesini sağlamak için altı kaynak elektrotunu kontrol eder.her metal ızgara ağını yaklaşık bir dakikada tamamlamak.
Üst ve alt hava silindir tasarımı düz kaynak konumunu sağlarken, vida tasarımı kaynak elektrotları dayanıklılığı artırır.

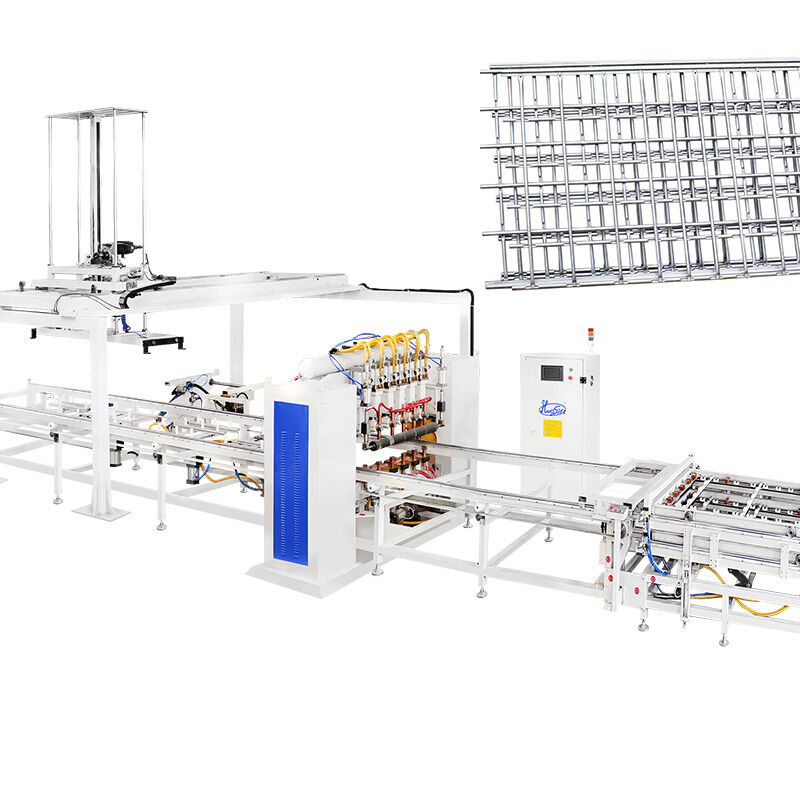

Altı başlı IBC Çerçeve Otomatik kaynak makinesi
MF DC güç kaynaklarının 4 seti ile donatılmış olan bu makine, aynı anda 6 nokta kaynak yapmaktadır.
Düz tüp ağı ve sağlam kaynak kalitesi
Makine boruları güçlü ve güvenilir kaynak kalitesine sahip düz ağ tipine kaynaştırır.
Dikey Çift İstasyonlu IBC Çerçeve Eğme Makinesi
Bu bükme makinesi, entegre işleme sayesinde yüksek hassasiyeti, istikrarlı çalışmayı ve verimliliği sağlar.
Bükme süreci
20-25 saniye içinde düz bir ağı kare bir çerçeve şekline dönüştürür.
Eğiliş kirişi özellikleri
- CNC işlenmiş bükme kirişi hassas bükme açılarını sağlar
- Her kalıp, daha fazla bükme aralığı için 3 mm yukarı/aşağı ayarlanabilir
- 120 derecelik kalıp tasarımı pürüzsüz büküm açıları yaratır
Bükme çerçeve yapımı
Daha kalın çelik sütunları ve kapı şeklindeki kapak panelleri ile dikdörtgen şeklindeki makine çerçevesi, sağlam ve istikrarlı bir işletim sağlar.
Hidrolik Basınç İstasyonu
Palet tankının gözlerini boyutları (1200±5mm) × ((1000±5mm) olan dikdörtgen çerçevelere bükmek için tasarlanmıştır.
IBC Kafes Çerçeve Kilitleme Makinesi
Entegre işleme, yüksek yerleştirme hassasiyeti, güçlü kilitleme hızı ve istikrarlı, verimli çalışma sağlar.
Kilitleme verimliliği ve kalitesi
Tüp çerçevesinin sonlarının hidrolik kilitlenmesi 25-30 saniye içinde tamamlanmıştır.
Düzenlenebilir Sıkıştırma Kolu
- Farklı IBC metal kafes tasarımları için daha geniş çalışma aralığı
- Hidrolik ve pnevmatik tasarım verimliliği artırır
- Boru kenarlarının otomatik birleşimi
Hidrolik Bağlama Sistemi
Hidrolik sıkıştırma kalıbı, metal kafesin çatlamasını önlemek için sıkı sıkıştırma noktaları yaratır.
Otomatik Gönderme Cihazı
Otomatik metal kafes gönderme cihazı, sorunsuz ve verimli otomatik kafes üretimini sağlar.
IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
Alt çerçevelere güvenli bir şekilde bağlanmak için çerçevelerde delikler yaratır.
Delik Yapma Verimliliği ve Kalite
Hidrolik delikleme işlemi 25-30 saniye içinde tamamlandı.
Makine Bileşenleri
- Baskı kalıbı ile baskı kafaları
- Hidrolik istasyon
- Bıçaklama kafası bulma paneli
Sol-sağ, ileri-geri ayarlanabilir konumlandırma paneli daha geniş bir yumruklama pozisyon aralığı sağlar.
IBC Kafes Alt Çerçeve kaynak makinesi
Tam taban çerçevesinin kaynak için 7 kaynak başlı yatay yapı. Makine otomatik kaynak yaparken operatör sadece yükleme / boşaltmayı ele alır.
Ürün Özellikleri
- Alt çerçeve tamamlanması için 7 kaynak başlı yatay yapı
- Otomatik kaynaklı palet boşaltma
- 3 adet MF DC 250KVA güç kaynağı seti
- Ürün kalitesinin ve üretim oranının düşük maliyetlerle arttırılması
- El işinden kararsız kaynak kalitesini ortadan kaldırır
| Ürün Adı |
IBC çerçeve üretim hattı |
Tarzı |
Tek satır / çift satır |
| En fazla kaynak genişliği |
1200 mm |
En fazla kaynak uzunluğu |
4250 mm |
| Marka |
Hwashi |
Renk |
Mavi/sarı/özel |
| Donanımlı Güç |
350kVA/400kVA |
Ürünün yeri |
Zhejiang Eyaleti, Çin |
| Voltaj |
3p 380V |
Malzeme |
Galvanizli boru |
| Borunun sıklığı |
1-2 mm |
Görevi |
% 20 |
| Borunun çapı |
14-20 mm |
Sıklık |
50HZ/60HZ |
| boru yükleme yöntemi |
El işçiliği |
Kablo boyutu |
≥ 70mm3 |
| çalışma kapasitesi |
350-450 ((480-550) adet/8 saat |
Hava borusunun boyutu |
G1 |
| işgücü talebi |
2-3 iş. |
Su borusunun boyutu |
G1 1/4 |
Tank Gönderme Sistemi Özellikleri
- Ayrı üfleme makinesi ve kafese sahip atölyeleri olan fabrikalar için uygundur
- İnsan müdahalesi olmaksızın test tanklarının kafes atölyesine taşıyıcı ile taşınması
- Tank Gönderme Sistemi
- IBC Eğilmiş, sıkıştırılmış ve delikli kafes yerleştirme alanı
- Saldırılmış palet depolama alanı
- Otomatik Palet Toplama Yolu
- Palet kaynak
- Döner Kafes ve Palet Toplama Alanı
- Güvenli geçiş
- Palet plaka depolama alanı / Otomatik besleme
