Hwashi IBC Kafes Otomatik Üretim Makinesi
Hwashi IBC Kafes Çerçeve Otomatik Kaynak Makinesi, IBC kafes çerçevelerinin üretimi için tasarlanmış özel bir üretim hattıdır.Mesh boşaltma mekanik kolu, ağ döngüsü yapısı, otomatik çerçeve bükme makinesi, kilitleme makinesi, delik yapma ve delme makinesi ve otomatik üretim hattı hareketli mekanik kol.Tam hat, başlangıçta malzemeleri yükleyen ve sonunda bitmiş ürünleri boşaltan sadece 2-3 operatör gerektirir..
Ana Avantajları
Verimli Enerji Tüketimi:Gelişmiş kaynak teknolojisi ve malzemeleri, çevre bilincini gösteren ve sürdürülebilir kalkınmayı destekleyen yüksek verimli bir enerji tüketimi oranı sağlar.
Kullanıcı Dostu Arayüz:İçgörülü bir arayüz, işleyişi basitleştirir, eğitim maliyetlerini azaltır ve operasyonel verimliliği artırır.
Teknik özellikler
- Kaynak verimliliği: her parça için 50 saniye
- Kaynak: 4 set MF DC Güç kaynağı
- Besleme platformu seçeneği: Tek katman veya çift katman
- İndirim sistemi seçeneği: El ile indirme veya otomatik mekanik kolla indirme
Üretim kapasitesi:Parça başına 50 saniye.
Ana kaynak çerçeve sistemi
Dört MF transformatörü, her nokta için optimum kaynak kalitesini sağlayan altı dizi kaynak elektrotunu düzenler.İki taraflı piyano tarzı kaynak tekniği kaynak işlemini önemli ölçüde hızlandırır, her bir metal ızgara ağını bir dakika içinde tamamlar.
Dizayn, düz kaynak pozisyonlarını garanti etmek için üst ve alt hava silindirlerini içerir.

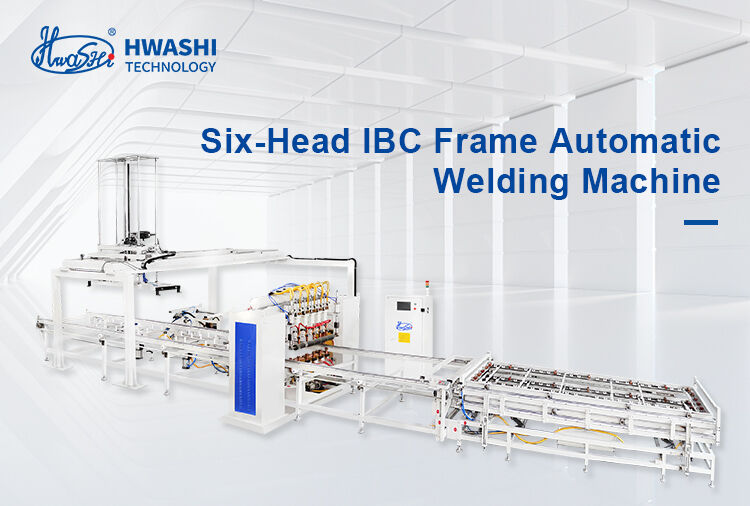

Altı başlı IBC Çerçeve Otomatik kaynak makinesi
Kaynak güç sistemi, altı farklı noktada eşzamanlı kaynak yapmayı sağlayan dört adet gelişmiş MF DC güç kaynağına sahiptir.Çift katmanlı armatür besleyicisi, diğerinde kaynak yapılırken bir armatürde malzeme yüklemesine izin vererek verimliliği artırır.

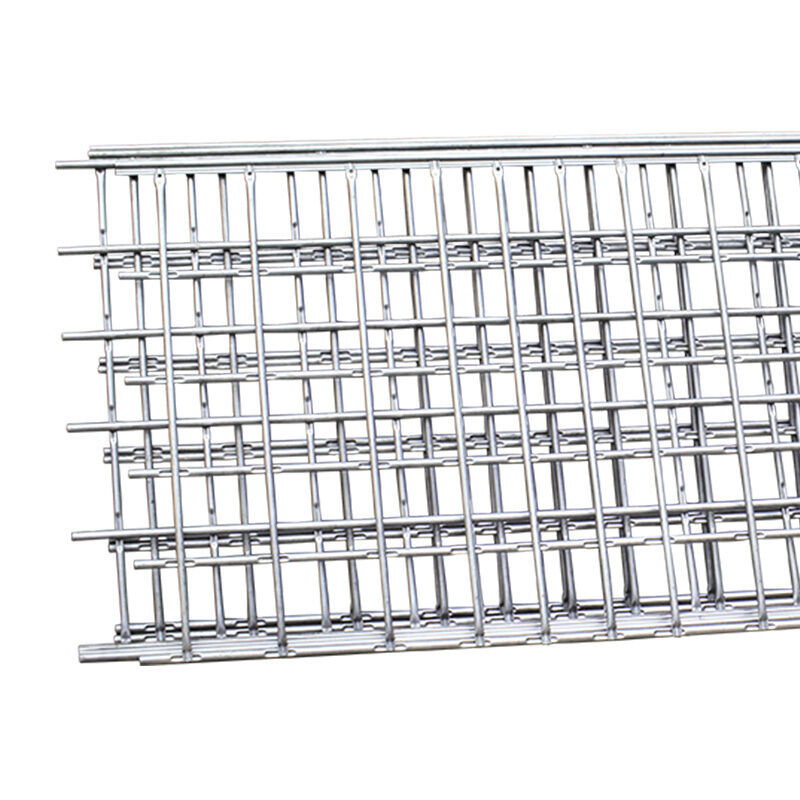

Düz tüp ağı ve sağlam kaynak kalitesi
Kaynak cihazı, boruları güçlü, sağlam kaynakları sağlayan belirgin düz bir ağ konfigürasyonuna dönüştürür.
Dikey Çift İstasyonlu IBC Çerçeve Eğme Makinesi
Bu kapsamlı işlem makinesi, istikrarlı işlemlerle ve olağanüstü verimlilikle yüksek hassasiyetle bükülmeyi garanti eder.
Yassı Ağı Kare Şekilde Bük
Bükme makinesi, düz ağları ustaca hassas kare çerçevelere dönüştürür ve bükme işlemini yaklaşık 20-25 saniyede tamamlar.
Eğiliş kirişi özellikleri
- CNC işlenmiş bükme kirişi hassas bükme açılarını sağlar
- Eğim dalgasındaki her kalıp, eğim aralığını artırmak için yaklaşık 3 mm yukarı ve aşağıya ayarlanabilir
- 120 derecelik kalıp tasarımı daha yumuşak büküm açıları yaratır
Bükme çerçeve yapımı
Makine çerçevesi, daha kalın çelik sütunlarla sağlam bir dikdörtgen tasarımına ve olağanüstü sağlamlık ve istikrarı sağlayan kapak şeklindeki bir kapak paneline sahiptir.
Hidrolik Basınç İstasyonu
Özellikle palet tankının gözlerini bükmek için tasarlanmış olan bu hidrolik güçlü istasyon, bunları (1200±5mm) *(1000±5mm'lik hassas boyutlara sahip dikdörtgen çerçevelere şekillendirir.En iyi bükme performansını garanti eder.
IBC Kafes Çerçeve Kilitleme Makinesi
Bu birleşik birim, yerleştirmede olağanüstü hassasiyet, sağlam kilitleme gücü ve istikrar ve verimliliğin kesintisiz bir karışımı sağlar.
Kilitleme verimliliği ve kalitesi
Düzenlenebilir Sıkıştırma Kolu
- Daha geniş çalışma aralığı için farklı IBC metal kafes tasarımlarına uyarlanmıştır
- Hidrolik ve pnevmatik tasarım makine verimliliğini artırır
- Boru kenarlarının otomatik birleştirilmesi için tasarlanmış
Hidrolik Çaplama Kalıbı
Hidrolik sistem borular için sıkı sıkma noktaları yaratır ve metal kafeslerin çatlamasını önler.
Hidrolik Basınç İstasyonu
Yumuşak ve verimli metal kafes üretimi sağlamak için otomatik gönderme cihazı ile donatılmıştır.
IBC Kafes Çerçeve Delik Yapma ve Bıçaklama Makinesi
Bu makine, temel çerçeveye güvenli bir şekilde sabitlenmesini sağlamak için çerçeve üzerinde delikler oluşturur.
Delik Yapma Verimliliği ve Kalite
Hidrolik kuvvet kullanılarak, tüm delik yapma ve delme işlemi yaklaşık 25-30 saniye sürer.
Özellikleri şunlardır:
- Baskı kalıbı ile baskı kafaları
- Hidrolik istasyon
- Bıçaklama kafası bulma paneli
- Daha geniş konumlandırma aralığı için sol-sağ, ileri-geri ayarlanabilir konumlandırma paneli
IBC Kafes Alt Çerçeve kaynak makinesi
7 kaynak başlı bu yatay yapı makinesi, taban çerçevesinin kaynak işlemini otomatik olarak tamamlar.
Ürün Özellikleri
- Tam taban çerçeve kaynak için 7 kaynak başlı yatay yapı
- Saldırılmış paletlerin otomatik olarak boşaltılması
- 3 adet MF DC 250KVA güç kaynağı seti
- Maliyetleri düşürerek ürün kalitesini ve üretim oranını arttırır
- El işinden kaynaklı dengesiz kaynak kalitesi sorunlarını çözür
- Daha yüksek üretim hızı ve otomasyon seviyesi
Teknik özellikler tablosu
| Ürün Adı |
IBC çerçeve üretim hattı |
Tarzı |
Tek satır / çift satır |
| En fazla kaynak genişliği |
1200 mm |
En fazla kaynak uzunluğu |
4250 mm |
| Marka |
Hwashi |
Renk |
Mavi/sarı/özel |
| Donanımlı Güç |
350kVA/400kVA |
Ürünün yeri |
Zhejiang Eyaleti, Çin |
| Voltaj |
3p 380V |
Malzeme |
Galvanizli boru |
| Borunun kalınlığı |
1-2 mm |
Görev döngüsü |
% 20 |
| Borunun çapı |
14-20 mm |
Sıklık |
50HZ/60HZ |
| Boru yükleme yöntemi |
El işçiliği |
Kablo boyutu |
≥ 70mm3 |
| Çalışma kapasitesi |
350-450 ((480-550) adet/8 saat |
Hava borusunun boyutu |
G1 |
| İşgücü talebi |
2-3 iş. |
Su borusunun boyutu |
G1 1/4 |

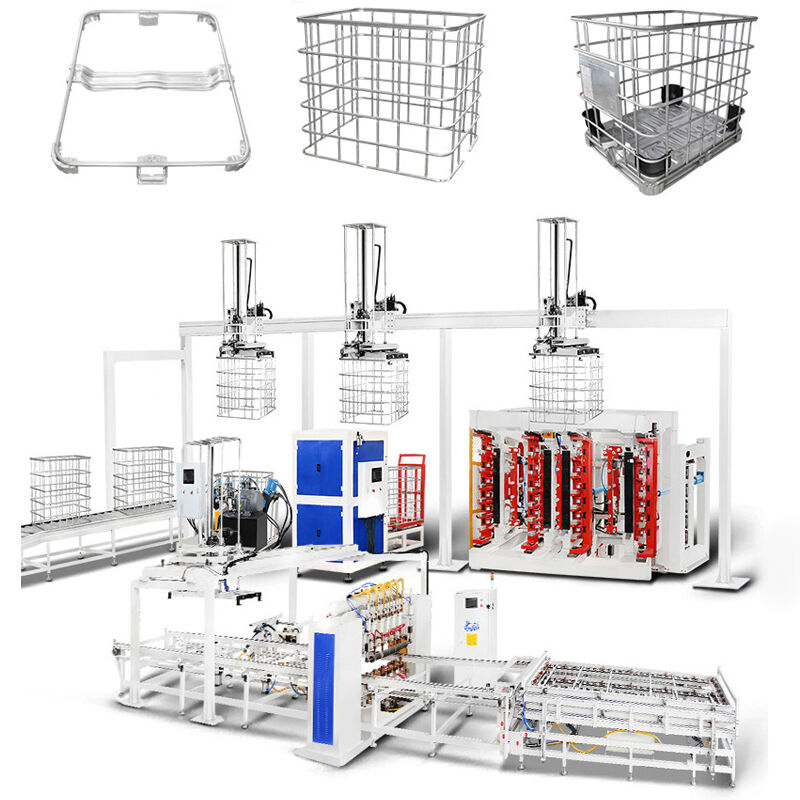

Üretim hattı düzenleme özellikleri
- Tank Gönderme Sistemi: Ayrı üfleme makinesi ve kafes atölyeleri olan fabrikalar için uygundur
- İnsan müdahalesi olmaksızın konveyörle kafes atölyesine taşınan test tankları
- IBC Eğilmiş, sıkıştırılmış ve delikli kafes yerleştirme alanı
- Saldırılmış palet depolama alanı
- Otomatik Palet Toplama Yolu
- Palet kaynak istasyonu
- Döner Kafes ve Palet Toplama Alanı
- Güvenli Geçit Tasarımı
- Otomatik besleme ile palet plaka depolama alanı
