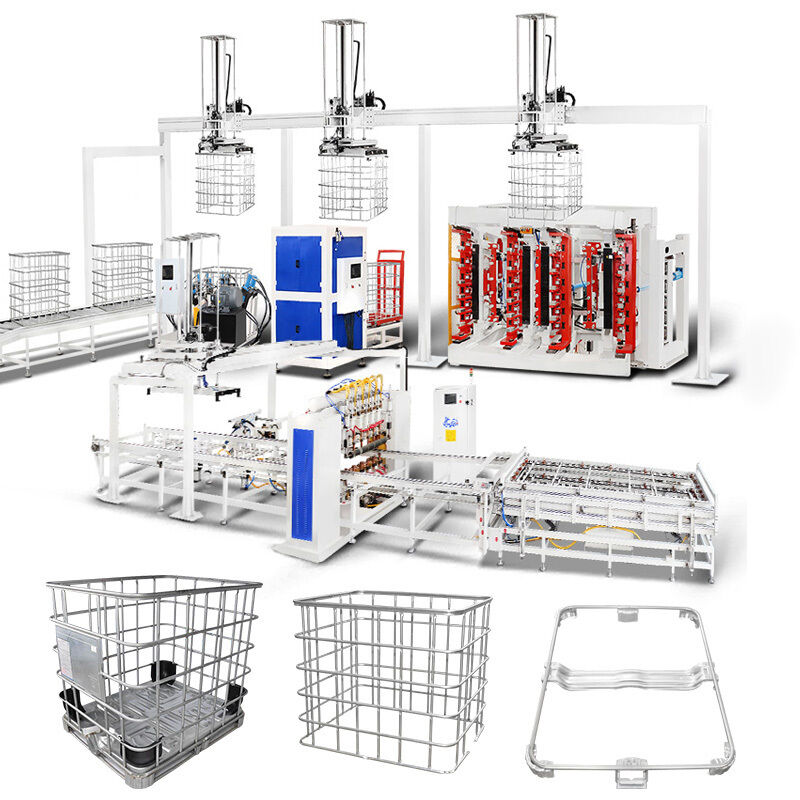

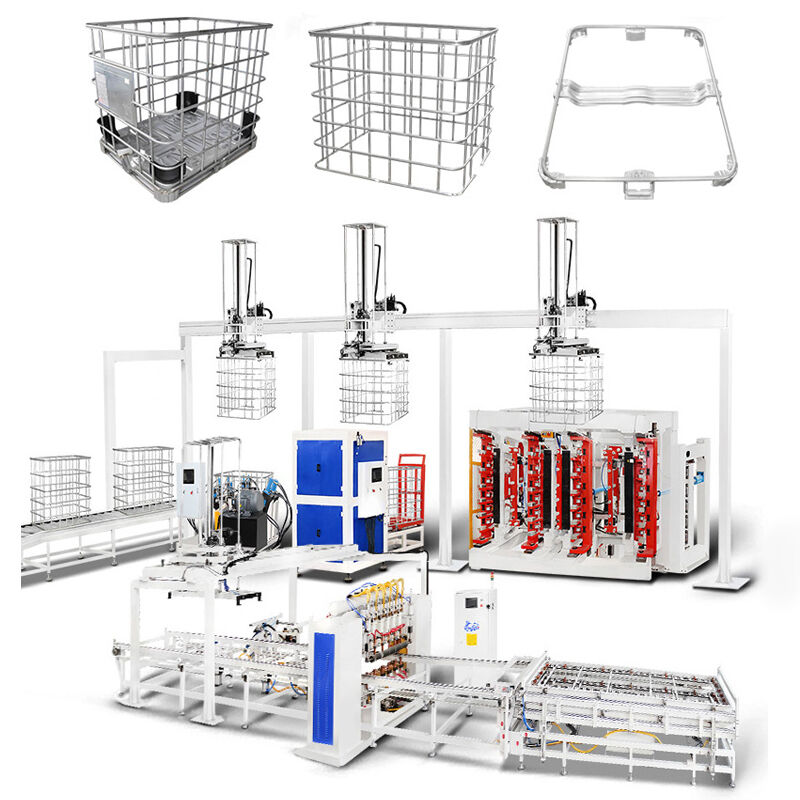

Tam Otomatik IBC Kafes Üretim Makinesi
CE/CCC Sertifikalı Hassas Mühendislik
Hwashi IBC Kafes Otomatik Üretim Makinesi, Orta Hacimli Konteyner (IBC) kafes üretimi için eksiksiz bir çözüm sunmak üzere ileri otomasyon teknolojisini hassas mühendislikle birleştirerek üretim yeniliğinin zirvesini temsil eder. Bu son teknoloji ürünü sistem, olağanüstü kalite, maksimum verimlilik ve önemli maliyet tasarrufu sağlayan tamamen entegre, otomatik bir süreç aracılığıyla ham maddeleri yüksek kaliteli IBC kafeslerine dönüştürür.
Gelişmiş Özellikler ve Teknoloji
Tam Otomatik Üretim Hattı
- Otomatik kaynak, ağ boşaltma, bükme, kilitleme, delik açma ve delme işlemlerini birleştiren entegre sistem
- Yalnızca 3-4 operatör gerektirir
- 7/24 sürekli çalışma yeteneği
- Saatte 80 kafes üretim hızı
Hassas Mühendislik
- Olağanüstü doğruluk ve tutarlılık için CNC teknolojisiyle aynı anda çalışan birden fazla kaynak kafası
- Eşit sonuçlar için 6-7 kaynak kafası
- ±0,1 mm boyutsal doğruluk
- Kafes çevrim süresi başına 60 saniye
Yapay Zeka Destekli Kalite Güvencesi
- Üretim anormalliklerini gerçek zamanlı olarak tespit edip düzelten akıllı kusur tespit sistemi
- Otomatik parametre ayarı
- Gerçek zamanlı izleme ve analiz
- Tutarlı kalite kontrolü
Ana Kaynak Çerçevesi
Dört set MF transformatörü, altı set kaynak elektrotunu düzenleyerek her kaynak noktası için en uygun kaynak kalitesini sağlar. Bilateral piyano tarzı kaynak tekniği, kaynak işlemini önemli ölçüde hızlandırır. Her metalik ızgara ağı bir dakika içinde tamamlanabilir. Tasarım, düz bir kaynak pozisyonunu garanti etmek için üst ve alt hava silindirlerini içerir. Ek olarak kaynak elektrotları, her kullanımda dayanıklılığı artıran bir vida tasarımına sahiptir.
Altı Kafalı IBC Çerçeve Otomatik Kaynak Makinesi
Kaynak güç sistemi, altı farklı noktada eşzamanlı kaynak yapılmasını sağlayan dört set gelişmiş MF DC güç kaynağına sahiptir. Çift katmanlı fikstür besleyicisi operasyonel verimliliği artırır; bir fikstür aktif olarak kaynak yaparken diğeri malzemeleri sorunsuz bir şekilde yükleyebilir.
Düz Boru Örgüsü ve Sağlam Kaynak Kalitesi
Kaynak aparatı, boruları ayırt edici bir düz örgü konfigürasyonuna dönüştürerek, benzersiz güçte ve sağlam kalitede kaynaklar sağlar. Kaynak işlemi yaklaşık 60 saniyede verimli bir şekilde tamamlanır.
Dikey Çift İstasyonlu IBC Çerçeve Bükme Makinası
IBC kafes çerçeveli çift istasyonlu bükme makinesi, bükmede yüksek hassasiyeti, istikrarlı işlemleri ve olağanüstü verimliliği garanti eder.
Bükme makinesi, düz ağı yaklaşık 20-25 saniyede tam kare bir çerçeveye dönüştürür.
Bükme Kiriş Özellikleri
- CNC ile işlenmiş bükme kirişi hassas bükme açıları sağlar
- Bükme kirişindeki her kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı doğru ayarlanabilir
- 120 derece kalıp tasarımı her bükme açısını daha pürüzsüz hale getirir
Bükme Çerçeve İnşaatı
Makine çerçevesi, daha kalın çelik sütunlara ve kapı şeklinde bir kapak paneline sahip sağlam bir dikdörtgen tasarıma sahiptir ve olağanüstü sağlamlık ve stabilite sağlar.
Hidrolik Basınç İstasyonu
Palet tankı ağlarını bükmek için özel olarak tasarlanan IBC bükme makinesi, bunları (1200±5mm)*(1000±5mm) hassas boyutlarda dikdörtgen çerçeveler halinde şekillendirir.
IBC Kafes Çerçeve Kilitleme Makinası
Uyumlu bir ünite olarak titizlikle hazırlanmış olup, yerleştirmede olağanüstü hassasiyet, sağlam kilitleme kuvveti ve stabilite ile verimliliğin kusursuz bir karışımını sunar.
Kilitleme Verimliliği ve Kalitesi
- Farklı IBC metalik kafes tasarımlarına göre uyarlanmış ayarlanabilir perçinleme kolu
- Hidrolik ve pnömatik tasarım makine verimliliğini artırır
- Borunun iki tarafının otomatik olarak birleştirilmesi için tasarlanmıştır
- Hidrolik perçinleme kalıbı çatlamayı önlemek için sıkı perçinleme noktaları oluşturur
- Otomatik gönderme cihazına sahip hidrolik basınç istasyonu sorunsuz üretim sağlar
IBC Kafes Çerçevesi Delik Açma ve Delme Makinesi
Çerçevenin tamamının taban çerçevesine sabitlenebilmesi için çerçeve üzerinde delikler oluşturmak için kullanılır. Hidrolik güçle çalışan işlemin tamamlanması yaklaşık 25-30 saniye sürer.
Delik Açma Verimliliği ve Kalitesi
- Pres kalıbı ile presleme kafaları
- Hidrolik istasyon
- Delme kafası yerleştirme paneli
- Daha geniş konumlandırma aralığı için sol-sağ, ileri-geri ayarlanabilir panel
IBC Kafes Taban Çerçeve Kaynak Makinası
Tasarım, taban çerçevesinin kaynağını tamamlamak için yatay yapıyı ve 7 kaynak kafasını benimser. Makine otomatik kaynak yaparken operatörün yalnızca ürünü yüklemesi ve boşaltması yeterlidir.
Ürün Özellikleri
- Taban çerçeve kaynağı için 7 kaynak kafasına sahip yatay yapı
- Kaynaklı paletlerin otomatik boşaltılması
- Artan kalite ve üretim hızı için 3 set MF DC 250KVA güç
- Manuel çalışmanın neden olduğu dengesiz kaynak kalitesi sorununu çözer
- Daha yüksek üretim hızı ve otomasyon seviyesi
Teknik Özellikler
| Ürün Adı |
IBC çerçeve üretim hattı |
Stil |
tek sıra / çift sıra |
| Maksimum kaynak genişliği |
1200mm |
Maksimum kaynak uzunluğu |
4250mm |
| Marka |
Hwashi |
Renk |
mavi/sarı/özel |
| Donanımlı Güç |
350kVA/400kVA |
Ürünün Yeri |
Zhejiang Eyaleti, Çin |
| Gerilim |
3p 380V |
Malzeme |
Galvanizli Boru |
| Borunun kalınlığı |
1-2mm |
Görev döngüsü |
%20 |
| Borunun çapı |
14-20mm |
Sıklık |
50HZ/60HZ |
| Boru yükleme yöntemi |
manuel/2 işçilik |
Kablo boyutu |
≥70mm³ |
| Çalışma kapasitesi |
350-450(480-550) adet/8 saat |
Hava borusu boyutu |
G1 |
| İşgücü talebi |
2-3 işçilik |
Su borusu boyutu |
G1 1/4 |
Tank Gönderim Sistemi Özellikleri
- Üfleme makinesi atölyesi ile kafes atölyesini ayıran fabrikalar için uygundur
- Test tankları hiçbir insan müdahalesine gerek kalmadan konveyörle kafes atölyesine taşınır.
- IBC Bükülmüş, Perçinlenmiş ve Delikli Kafes Yerleştirme Alanı içerir
- Kaynaklı Palet Stok Alanı
- Otomatik Palet Montaj Yolu
- Palet Kaynağı
- Döner Kafes ve Palet Montaj Alanı Güvenli Geçiş
- Palet Plakası Stoklama Alanı/Otomatik Besleme
Neden Hwashi'yi Seçmelisiniz?
- Kaynak ve otomasyon teknolojisinde 20 yılı aşkın deneyim
- Uluslararası kalite standartlarına göre ISO 9001 sertifikalı ve CE onaylıdır
- 7/24 teknik destek ve kapsamlı satış sonrası servis
- Özel üretim ihtiyaçlarınıza göre uyarlanmış özelleştirilebilir çözümler
- IoT entegrasyon yetenekleriyle Endüstri 4.0'a hazır
