Tam Otomatik IBC Kafes Üretim Makinesi
Hwashi IBC Kafes Otomatik Üretim Makinesi, ara toplama konteyneri (IBC) kafes üretimi için eksiksiz bir çözüm sunmak üzere gelişmiş otomasyon teknolojisini hassas mühendislikle birleştiren üretim inovasyonunun zirvesini temsil eder. Bu son teknoloji sistem, olağanüstü kalite, maksimum verimlilik ve önemli maliyet tasarrufu sağlayan tamamen entegre, otomatik bir işlemle ham maddeleri yüksek kaliteli IBC kafeslerine dönüştürür.
Gelişmiş Özellikler ve Teknoloji

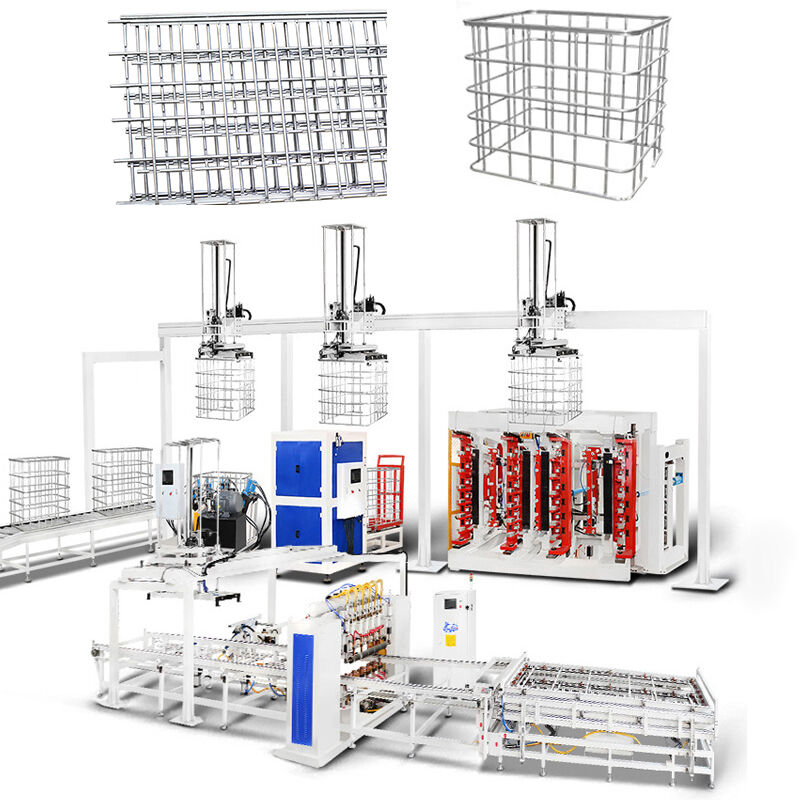

Tam Otomatik Üretim Hattı
- Otomatik kaynak, tel kafes boşaltma, bükme, kilitleme, delik açma ve delme işlemlerini birleştiren entegre sistem
- Yalnızca 3-4 operatör gerektirir
- 7/24 sürekli çalışma kapasitesi
- Saat başına 80 kafes üretim hızı
Hassas Mühendislik
- Olağanüstü doğruluk ve tutarlılık için CNC teknolojisi ile eş zamanlı çalışan birden fazla kaynak kafası
- Tekdüze sonuçlar için 6-7 kaynak kafası
- ±0.1 mm boyutsal doğruluk
- Kafes başına 60 saniye çevrim süresi
Yapay Zeka Destekli Kalite Güvencesi
- Üretim anomalilerini gerçek zamanlı olarak tespit eden ve düzelten akıllı kusur tespit sistemi
- Otomatik parametre ayarı
- Gerçek zamanlı izleme ve analiz
- Tutarlı kalite kontrolü
Ana Kaynak Çerçevesi
Dört set MF transformatör, altı set kaynak elektrodunu düzenleyerek her kaynak noktası için optimum kaynak kalitesini sağlar. Çift taraflı piyano tarzı kaynak tekniği, kaynak işlemini önemli ölçüde hızlandırır. Her metalik tel kafes bir dakika içinde tamamlanabilir. Tasarım, düz bir kaynak pozisyonunu garanti etmek için üst ve alt hava silindirlerini içerir. Ek olarak, kaynak elektrotları, her kullanımdan sonra dayanıklılığı artıran bir vida tasarımına sahiptir.

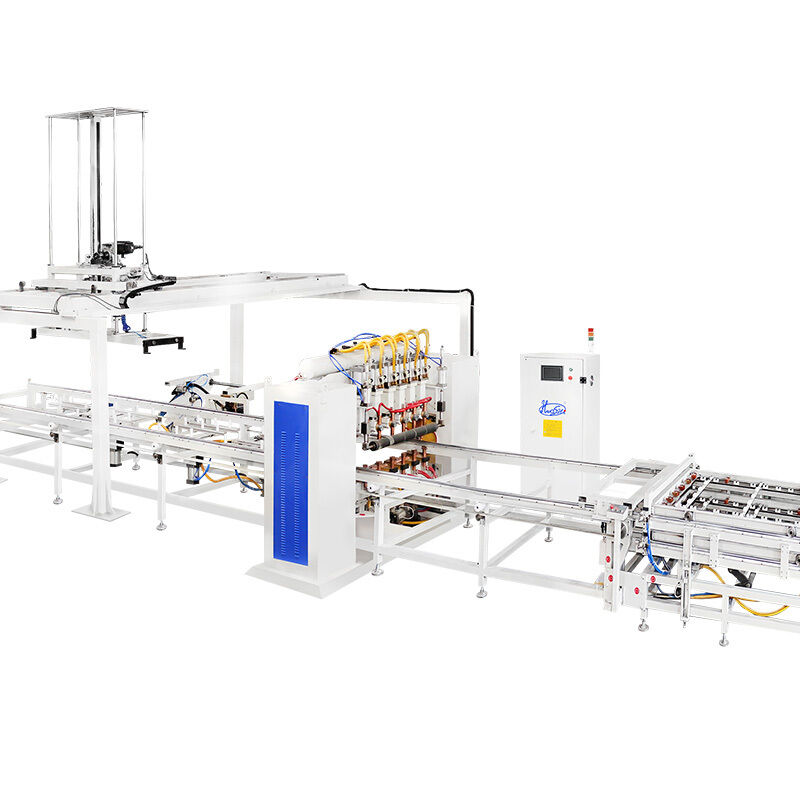

Altı Kafalı IBC Çerçeve Otomatik Kaynak Makinesi
Kaynak güç sistemi, altı farklı noktada eş zamanlı kaynağa olanak tanıyan dört set gelişmiş MF DC güç kaynağına sahiptir. Çift katmanlı bir fikstür besleyici, operasyonel verimliliği artırır - bir fikstür aktif olarak kaynak yaparken, diğeri sorunsuz bir şekilde malzeme yükleyebilir.
Düz Tüp Tel Kafes ve Sağlam Kaynak Kalitesi
Kaynak aparatı, tüpleri benzersiz bir düz tel kafes konfigürasyonuna dönüştürerek eşsiz mukavemet ve sağlam kaliteye sahip kaynaklar sağlar. Kaynak işlemi yaklaşık 60 saniyede verimli bir şekilde tamamlanır.

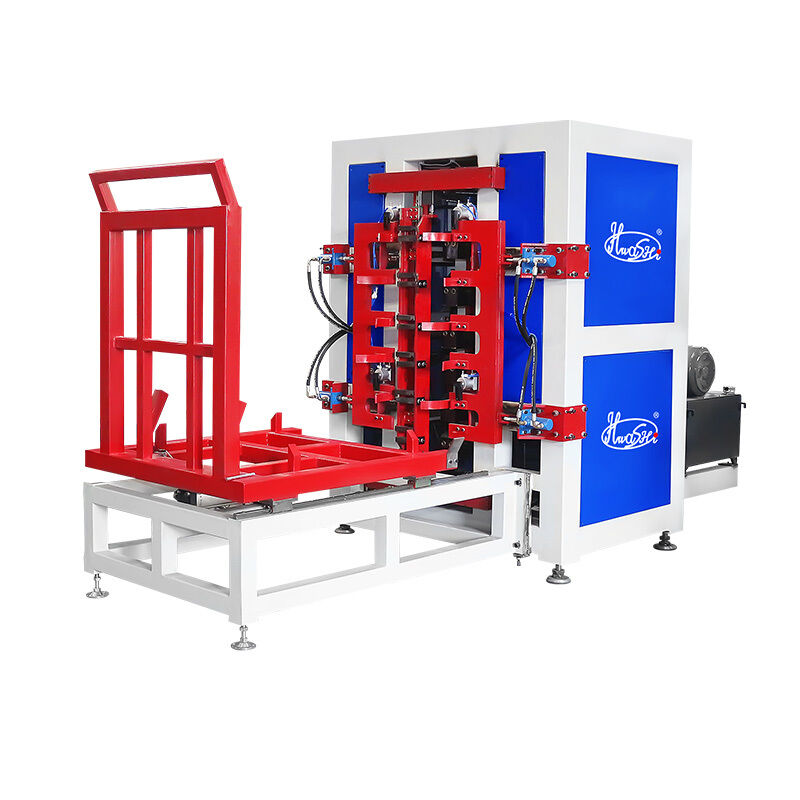

Dikey Çift İstasyonlu IBC Çerçeve Bükme Makinesi
IBC kafes çerçevesi çift istasyonlu bükme makinesi, bükmede yüksek hassasiyet, kararlı işlemler ve dikkate değer verimlilik sağlar. Bükme makinesi, düz tel kafesi yaklaşık 20-25 saniyede hassas bir şekilde kare çerçeveye dönüştürür.
Bükme Kirişi Özellikleri
- CNC işlenmiş bükme kirişi hassas bükme açıları sağlar
- Bükme kirişindeki her kalıp, bükme aralığını artırmak için yaklaşık 3 mm yukarı ve aşağı ayarlanabilir
- 120 derecelik kalıp tasarımı, her bükme açısını daha pürüzsüz hale getirir
Bükme Çerçevesi Yapısı
Makine çerçevesi, daha kalın çelik kolonlar ve kapı şeklinde bir kapak paneli ile sağlam bir dikdörtgen tasarıma sahiptir, bu da olağanüstü sağlamlık ve stabilite sağlar.
Hidrolik Basınç İstasyonu
Palet tankı tel kafeslerini bükmek için özel olarak tasarlanmış IBC bükme makinesi, onları (1200±5mm)*(1000±5mm) hassas boyutlarda dikdörtgen çerçevelere şekillendirir.
IBC Kafes Çerçevesi Kilitleme Makinesi
Bütünsel bir ünite olarak titizlikle üretilmiş, hassas yerleştirme, sağlam kilitleme gücü ve stabilite ile verimliliğin kusursuz bir karışımını sergiler.
Kilitleme Verimliliği ve Kalitesi
- Farklı IBC metal kafes tasarımlarına göre ayarlanabilir kenetleme kolu
- Hidrolik ve pnömatik tasarım makine verimliliğini artırır
- Borunun iki tarafının otomatik birleştirilmesi için tasarlanmıştır
- Hidrolik kenetleme kalıbı, çatlamayı önlemek için sıkı kenetleme noktaları oluşturur
- Otomatik gönderme cihazlı hidrolik basınç istasyonu, sorunsuz üretim sağlar
IBC Kafes Çerçevesi Delik Açma ve Delme Makinesi
Çerçevenin üzerine delikler oluşturmak için kullanılır, böylece tamamlanmış çerçeve taban çerçevesine sabitlenebilir. Hidrolik destekli işlem yaklaşık 25-30 saniyede tamamlanır.
Delik Açma Verimliliği ve Kalitesi
- Presleme kalıplı presleme kafaları
- Hidrolik istasyon
- Delme kafası konumlandırma paneli
- Sol-sağ, ileri-geri ayarlanabilir panel daha geniş konumlandırma aralığı için
IBC Kafes Taban Çerçevesi Kaynak Makinesi
Tasarım, taban çerçevesinin kaynağını tamamlamak için yatay yapıyı ve 7 kaynak kafasını benimser. Operatörün yalnızca ürünü yüklemesi ve boşaltması gerekirken makine otomatik kaynak yapar.
Ürün Özellikleri
- Taban çerçevesi kaynağı için yatay yapı ve 7 kaynak kafası
- Kaynaklı paletlerin otomatik boşaltılması
- Artan kalite ve üretim hızı için 3 set MF DC 250KVA güç
- Manuel çalışmadan kaynaklanan kararsız kaynak kalitesi sorununu çözer
- Daha yüksek üretim hızı ve otomasyon seviyesi
Teknik Özellikler
| Ürün Adı |
IBC çerçeve üretim hattı |
Stil |
tek sıra / çift sıra |
| Maksimum kaynak genişliği |
1200mm |
Maksimum kaynak uzunluğu |
4250mm |
| Marka |
Hwashi |
Renk |
mavi/sarı/özel |
| Donanımlı Güç |
350kVA/400kVA |
Ürün Yeri |
Zhejiang Eyaleti, Çin |
| Voltaj |
3p 380V |
Malzeme |
Galvanizli Boru |
| Boru kalınlığı |
1-2mm |
Görev döngüsü |
20% |
| Boru çapı |
14-20mm |
Frekans |
50HZ/60HZ |
| Boru yükleme yöntemi |
manuel/2 işçi |
Kablo boyutu |
≥70mm³ |
| Çalışma kapasitesi |
350-450(480-550) adet/8 saat |
Hava borusu boyutu |
G1 |
| İşgücü talebi |
2-3 işçi |
Su borusu boyutu |
G1 1/4 |
Tank Gönderme Sistemi Özellikleri
- Şişirme makinesi atölyesi ile kafes atölyesini ayıran fabrikalar için uygundur
- Test tankları, insan müdahalesi gerektirmeden konveyörle kafes atölyesine taşınır
- IBC Bükülmüş, Kenetlenmiş ve Delinmiş Kafes Yerleştirme Alanını İçerir
- Kaynaklı Palet Stoklama Alanı
- Otomatik Palet Montaj Yolu
- Palet Kaynağı
- Dönen Kafes ve Palet Montaj Alanı Güvenli Geçişi
- Palet Plakası Stoklama Alanı/Otomatik Besleme
Neden Hwashi'yi Seçmelisiniz?
- Kaynak ve otomasyon teknolojisinde 20 yılı aşkın deneyim
- Uluslararası kalite standartları için ISO 9001 sertifikalı ve CE onaylı
- 7/24 teknik destek ve kapsamlı satış sonrası hizmet
- Belirli üretim ihtiyaçlarınıza göre uyarlanmış özelleştirilebilir çözümler
- Nesnelerin İnterneti entegrasyon yetenekleriyle Endüstri 4.0'a hazır
