Hwashi MFDC Barrel Hoop Kilit Klipleri için Çift Başlı Nokta Kaynak
İki kaynak, bir döngü, sıfır asimetri.
Barrel Hoop Lock Klipleri için Hwashi MFDC Çift Başlı Nokta Kaydırıcı'nın Tanıtımı✓ Tümen halı kilitleme klipleri için eşzamanlı iki nokta kaynak için temelden tasarlanmış özel olarak inşa edilmiş orta frekanslı inverter DC nokta kaynak makinesi.Simetrik kaynak kalitesini talep eden davul üreticileri için tasarlanmıştır, yüksek verimlilik ve galvanizli ve kaplı çelik halkalar üzerinde güvenilir performans.
Ürün Tanımı

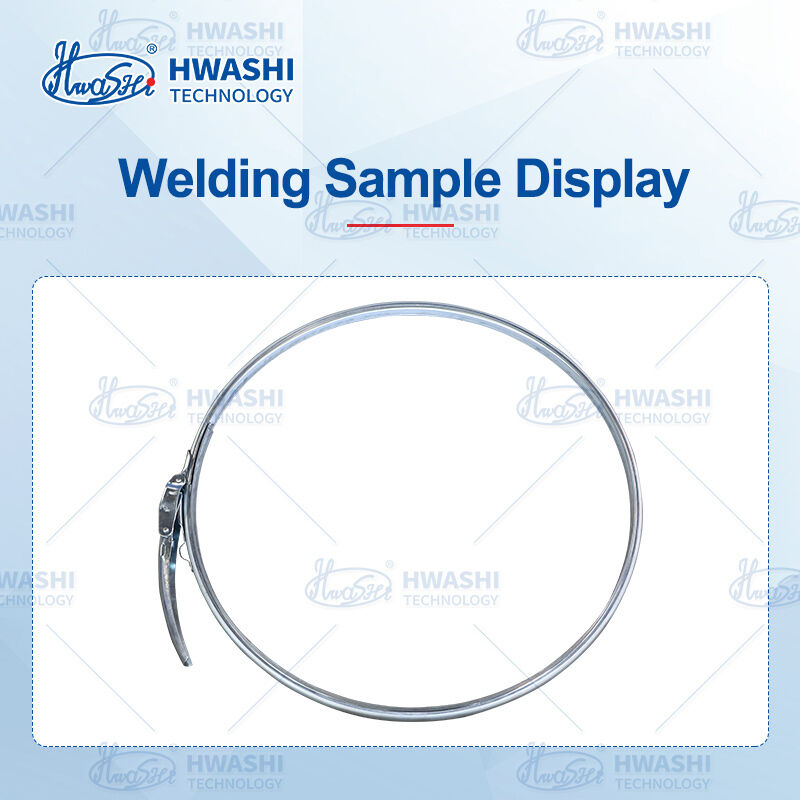

Bir bariyel halı kilit kleminin kilit mekanizmasının her iki tarafında da birer birer sabitleme noktası vardır.Kilit klem tüm namlu halinde en kritik eklemdir, ve tüp her açıldığında, kapanırken ve taşınırken sürekli mekanik stres altındadır.

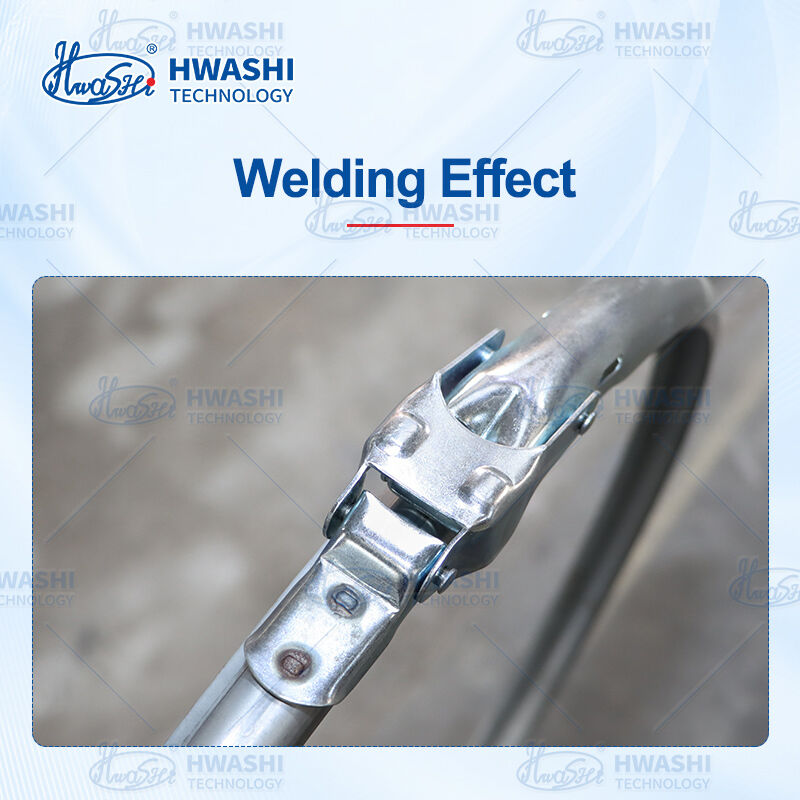

Hwashi MFDC Çift Başlı Nokta Kaydırıcı, bağımsız olarak kontrol edilen ancak mükemmel senkronize akım ve basınçla aynı anda her iki bağlanma noktasını kaydırarak kaynak asimetrisini ortadan kaldırır.İki baş da aynı döngüde ateş eder., her seferinde aynı parçacık büyüklüğü, aynı nüfuz ve aynı çekim gücü olan iki kaynak üretir.
Gücü:MFDC inverter teknolojisi1000Hz'de çalışan bu makine, çinko kaplama buharlaşmadan önce katı parçacıklar oluşturan hızlı, yoğun enerji darbelerini verir.Yanık izleri, veya kaplama hasarı.Pnömatik sıkıştırma sistemiÖzellikle tüp halkasının kavisli geometri için tasarlanmıştır, silindir yüzeylerinde tam, eşit elektrot temasını sağlar.
OnunlaDönem süreleri, halka başına 3'e 5 saniye kadar düşüktür.(yükleme ve boşaltma dahil) ve101 depolanan kaynak programlarıSpesifikasyonlar arasında anında geçiş için, tek bir operatör, sürekli, sertifikasyon derecesi kaynak kalitesi ile vardiya başına yüzlerce halka işleyebilir.
Ürün Ayrıntıları
Çalışma prensibi
Makine tüm kilit klemleri kaynak işlemini tamamen otomatik bir döngüde gerçekleştiriyor:
- YükOperatör tüp halkasını ve kilitleme klemini özel olarak tasarlanmış tesise yerleştirir.
- SıkıştırıcıPnömatik sistem iş parçasını sabitler ve her iki elektrotu kilitleme klipi bağlama noktalarına yerleştirir
- KaynakHer iki MFDC kaynak başı da eşzamanlı akım ve basınçla aynı anda ateş ederek iki aynı kaynak parçacığı oluşturur.
- Bekle.Elektrotlar, katılaşırken basıncı korur ve bu da tüm parçacıkların oluşmasını sağlar.
- Serbest bırakElektrotlar geri çekilir, parça çıkarmak için armatür açılır
PLC kontrollü otomatik döngü, her adımı yönetir, manuel tetikleme, zamanlama yargılama çağrıları, operatöre bağımlı değişiklik yok.
Temel Özellikler
| Özellik | Fayda |
|---|
| Çift başlı eşzamanlı kaynak | Her iki kilit klemine sabitleme noktası aynı parametrelerle tek bir döngüde kaynaklanmıştır. Sol ve sağ eklemler arasındaki kalite asimetrisini ortadan kaldırır |
| MFDC inverter teknolojisi (1000Hz) | Hızlı akım yükselişi, kısa kaynak süresi ️ galvanizli halkalar üzerindeki çinko buharlaşmasını önler, sıçrama ve yanık izlerini ortadan kaldırır, AC'ye karşı% 30+ enerji tasarrufu sağlar |
| Akım kontrolünün doğruluğu %1 ± | Her kaynak döngüsünde tutarlı bir nuget kalitesi |
| Eğri yüzeyli armatürler | Fırçalı halka geometrisine göre tasarlanmış özel şekilli elektrotlar ve bulma blokları, halka çapından bağımsız olarak silindirsel yüzeylerde tam, eşit temas sağlar |
| Tam otomatik kaynak döngüsü | PLC kontrolü sırası, sıkıştırmadan salıvermeye kadar insan değişkenliğini ortadan kaldırır, yeni operatörler gazilerle aynı kaliteyi üretir |
| 101 depolanan kaynak programları | Farklı halı boyutları, şerit kalınlıkları ve kelepçe tasarımları için anında geri çağırma |
| 3 ¢ 5 saniyelik döngü süresi | Tek bir operatörden her vardiya başına yüzlerce bitmiş halı, verimi en üst düzeye çıkarır. |
| Pnömatik sıkıştırma ve elektrot çalıştırma | Hızlı, tekrarlanabilir, parçalar arasında manuel ayar yok ∼ tutarlı kuvvet uygulaması |
| Üç fazlı dengelenmiş giriş | Güç faktörü düzeltmesi gerekmez ̇ şebeke yükünü azaltır ve reaktif güç cezasını ortadan kaldırır |
Teknik özellikler
| Ürün | Spesifikasyon |
|---|

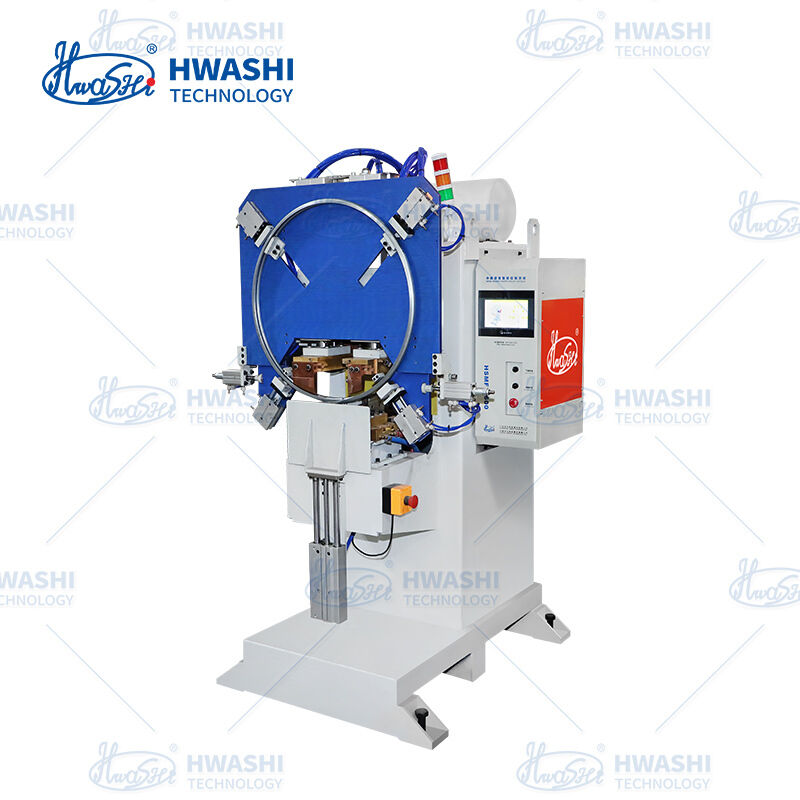

| Makine Türü | Dikey, çift başlı MFDC nokta kaynak makinesi |
| Kaynak başlıkları | 2 (sol ve sağ, bağımsız kontrol, eşzamanlı) |
| Dönüştürücü sıklığı | 1000 Hz |
| Giriş Voltajı | Üç fazlı 380V ± 10%, 50/60Hz |
| İsimlendirilmiş Kapasite | 63 / 100 / 150 KVA kişi başına (seçebilir) |
| Maks. İkincil Akım | Baş başına 20.000 A'ya kadar |
| Görev Döngüsü | % 50 |
| Mevcut Kontrol Doğruluğu | ±1% |
| Elektrot Yürütme | Üst 80 mm / Alt 30 mm |
| Elektrot Gücü | 2001500 N (pneumatik, ayarlanabilir) |
| Kaynak zaman aralığı | 1 ¢ 999 ms |
| Otomatik döngü süresi | 3 ′′5 s/pc (yükleme/boşaltma dahil) |
| Kaydedilen Programlar | 101 |
| Çalışma Modu | El yükleme / otomatik kaynak döngüsü |
| Pnömatik besleme | 0.4 ∙0.6 MPa |
| Soğutma | Su soğutmalı (kapalı döngü, akış izlenmesi) |
| Güvenlik | Işık perdeler, kilitler, E-stop, aşırı yük koruması, düşük basınç alarmı |
| CE Sertifikası | - Evet. |
